《2025年暑假Happy假日八年级物理通用版》

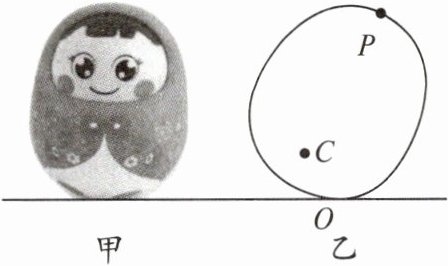

13. “不倒翁”是一种古老的儿童玩具,图甲为一“不倒翁”静置于水平面的实物图,图乙为其受到拉力F后处于倾斜静止状态的简化示意图。如果C为“不倒翁”的重心,P为拉力F作用点。请在图乙中画出此时不倒翁所受最小拉力F及其力臂l。

答案：

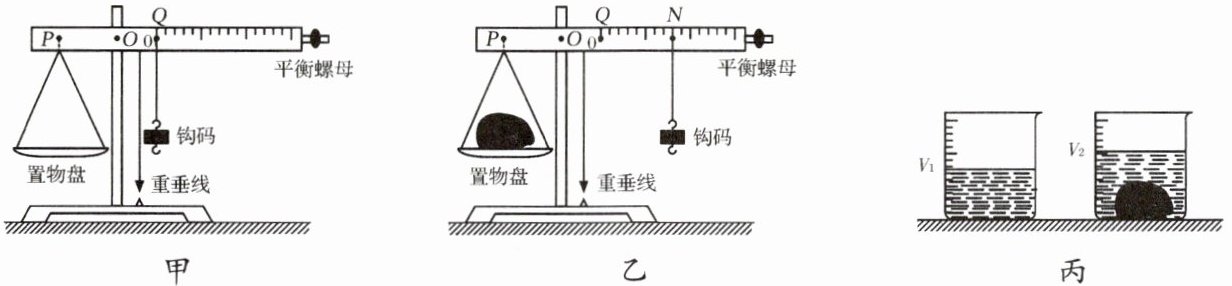

14. 【科学思维】如图甲是小明根据“杠杆的平衡条件”制作的只需要一个砝码的天平,横梁可绕轴O在竖直平面内转动,左侧为悬挂在固定位置P的置物盘,右侧所用砝码是实验室里常见的钩码,用细线挂在右侧带刻度线的横梁上。

(1)下面是小明测量物体质量的几个主要步骤,最合理的顺序是______。(填字母)
A. 将悬挂钩码的细线移到右侧横梁的零刻线Q处
B. 将天平放在水平台面上
C. 将待测物体放在天平左侧的置物盘中
D. 调整横梁右侧的平衡螺母使横梁上悬挂的重垂线对准底座上的标记
E. 移动悬挂钩码的细线使横梁上悬挂的重垂线对准底座上的标记
F. 由细线在横梁上的位置对应的刻度值直接得出物体的质量
(2)调节天平至水平位置平衡后,刚把待测物体放在天平左侧的置物盘中时,横梁上悬挂的重垂线将对准底座上标记的______(选填“左”或“右”)侧。
(3)若某次测量最终达到平衡时钩码位于右侧横梁上的N处,如图乙所示,已知OP=l,OQ=d,ON=h,钩码质量为m,则待测物体的质量M=______。
(4)如图丙所示,将待测物体投入装有某种液体的量杯中,若待测物体投入前、后量杯中液面对应刻度为$V_1、$$V_2,$则待测物体的密度为______。

答案： （1）$BADCEF$；（2）左；（3）$\frac{m(h - d)}{l}$；（4）$\frac{m(h - d)}{l(V_2 - V_1)}$。
