14. 小明利用刻度均匀的匀质杠杆做“探究杠杆的平衡条件”的实验。
(1)实验前,将杠杆的中点置于支架上,当杠杆静止时,发现杠杆右端下沉,这时应将平衡螺母向______(选填“左”或“右”)端调节,直到杠杆在水平位置平衡。

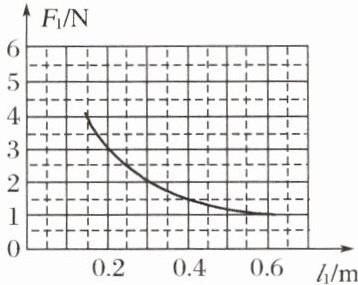

(2)得出杠杆的平衡条件“动力×动力臂=阻力×阻力臂”后,小明进一步探究杠杆平衡时动力和动力臂的关系。实验过程中,保持阻力和阻力臂不变,在杠杆水平平衡时,测出多组动力F₁和动力臂l₁的数据,并绘制了F₁和l₁的关系图像,如图所示。请根据图像推算,当l₁为0.1m时,F₁为______N。

答案： （1）左
（2）6

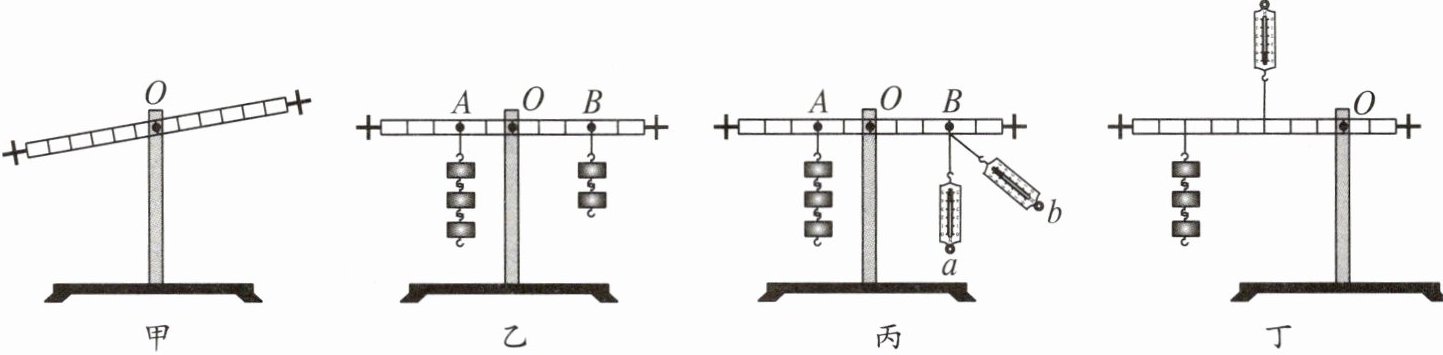

15.【科学探究】小明利用图示的实验装置探究杠杆的平衡条件。

(1)实验前应先调节杠杆在水平位置平衡,这样做的目的是______;若出现图甲所示情况,应将杠杆的螺母向______(选填“左”或“右”)调才能使杠杆水平平衡。
(2)如图乙所示,杠杆在水平位置平衡,记录数据。根据这一次实验数据,小明立即分析得出杠杆的平衡条件,他这种做法的不足是______。经老师提醒后,小明继续进行实验,如图乙,若将A、B两点下方挂的钩码同时朝远离支点O方向移动一小格,则杠杆将______(选填“保持平衡”“左端下沉”或“右端下沉”)。
(3)如图丙所示,若不在B点挂钩码,可改用弹簧测力计在B点向下拉杠杆,若b位置与水平方向的夹角为30°,每个钩码重为1N,则在b位置弹簧测力计的示数为______N。(g取10N/kg)
(4)小明突发奇想,他采用图丁进行探究,发现当杠杆平衡时,测出的拉力大小与杠杆平衡条件不相符,拉力总是______(选填“大于”或“小于”)理论值,其原因是______。

答案：
(1)便于测量力臂；右；
(2)实验次数太少，结论具有偶然性；保持平衡；
(3)$4$；
(4)大于；杠杆的重心没有通过支点，杠杆的自重对杠杆平衡有影响。
