6. 在“探究杠杆的平衡条件”实验中：

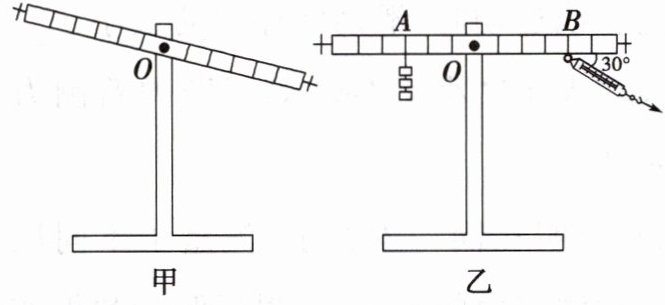

(1)实验前,杠杆静止在如图甲所示的位置,此时杠杆处于______(填“平衡”或“非平衡”)状态。为使杠杆在水平位置平衡,应将杠杆右端的平衡螺母向______(填“左”或“右”)调。
(2)调节杠杆在水平位置平衡后,某小组的同学得到了如下表所示的实验数据,由此可总结出杠杆的平衡条件：______(用$F_{1}$、$F_{2}$、$l_{1}$、$l_{2}$表示)。
|实验序号|动力$F_{1}/N$|动力臂$l_{1}/cm$|阻力$F_{2}/N$|阻力臂$l_{2}/cm$|
|1|1|30|3|10|
|2|2|20|1|40|
|3|3|20|6|10|
(3)在完成实验后,陶子同学在A处挂了3个钩码(每个钩码重1N,杠杆上每格的长度为10cm),如图乙所示,他将弹簧测力计斜向下拉,杠杆水平平衡($OA = 30cm$,$OB = 40cm$),此时拉力与水平方向的夹角为$30^{\circ}$,则弹簧测力计的示数为______N。

答案：
(1)平衡 左
(2)$F_{1}l_{1}=F_{2}l_{2}$(写成$\frac {F_{1}}{F_{2}}=\frac {l_{2}}{l_{1}}$类似这样的分式形式也可以)
(3)4.5

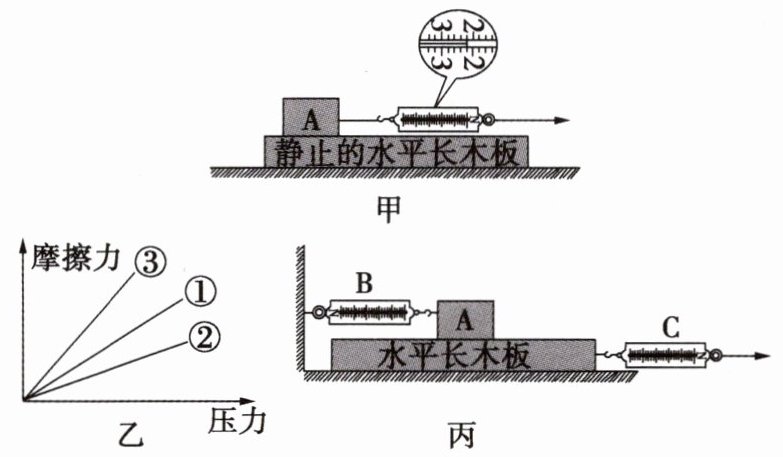

7. 小明设计了如图甲所示的实验装置探究影响滑动摩擦力大小的因素。

(1)弹簧测力计水平向右拉着物块A做匀速直线运动时,滑动摩擦力的大小______(填“大于”“小于”或“等于”)弹簧测力计的示数。
(2)小明在同一木板上,测量了不同压力下滑动摩擦力的大小,并根据测量数据作出了如图乙所示图像中的图线①,实验过程中需要控制的变量是______；在同一次实验中,如果小明用更大的速度匀速拉物块A,则根据测量数据作出的图线会是______；在木板上铺上毛巾再次实验,则根据测量数据作出的图线会是______(以上两空均填“①”“②”或“③”)。
(3)如图丙所示改进实验,用弹簧测力计C水平拉动长木板,当物块A相对地面静止且长木板刚好做匀速直线运动时,物块A受到的滑动摩擦力大小等于弹簧测力计______(填“B”或“C”)的示数。

答案：
(1)等于
(2)接触面的粗糙程度 ① ③
(3)B
