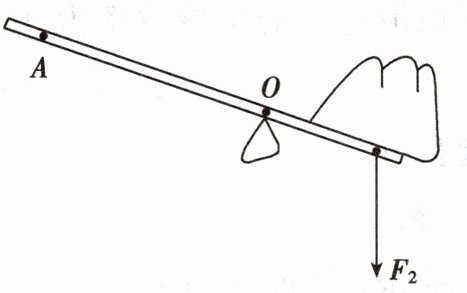

1. 如图所示,$O$点是撬棒的支点,$F_{2}$是阻力。请在图中画出：
(1)作用在$A点的最小动力F_{1}及其力臂L_{1}$。
(2)阻力$F_{2}的力臂L_{2}$。
(1)作用在$A点的最小动力F_{1}及其力臂L_{1}$。
(2)阻力$F_{2}的力臂L_{2}$。
答案：

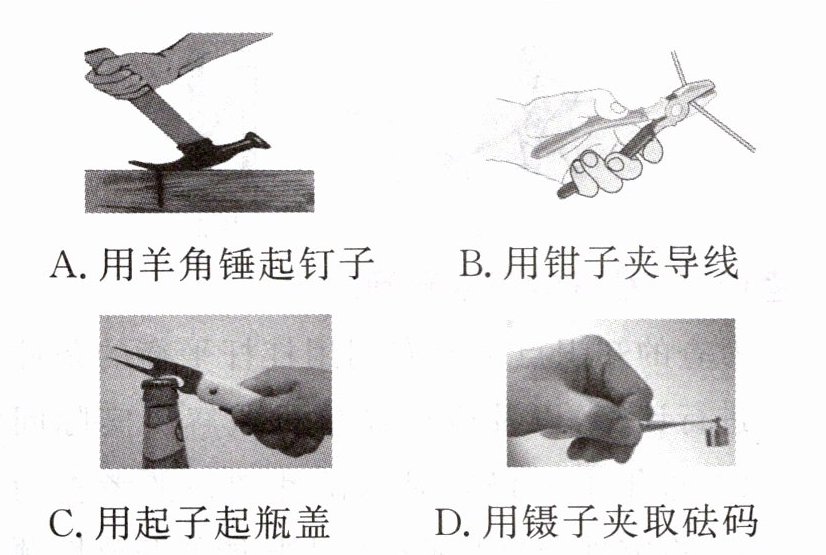

例2 如图所示的杠杆在使用过程中，属于费力杠杆的是（ ）
答案：
D

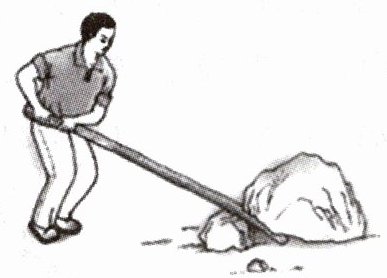

2. 如图,工人师傅正在使用一根硬棒撬动石头,使用此硬棒()
A.省力且省距离
B.省力但费距离
C.费力且费距离
D.费力但省距离
A.省力且省距离
B.省力但费距离
C.费力且费距离
D.费力但省距离
答案：
B

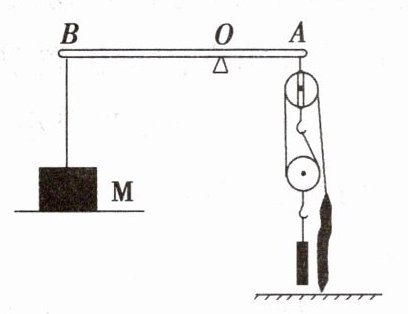

例3 如图为吊装工具示意图，物体$M$为重$5000N$的配重，杠杆$AB$的支点为$O$，$OA:OB = 1:2$，每个滑轮重$100N$。当重为$700N$的工人用$300N$的力竖直向下匀速拉动绳子时，工人对地面的压力为____$N$，物体$M$对地面的压力为____$N$。（杠杆与绳的自重、滑轮组摩擦均不计）
答案：
$400$；$4750$

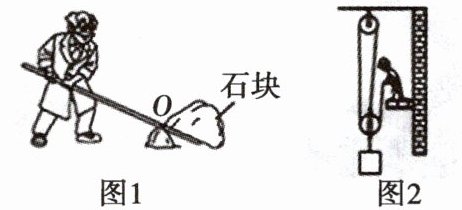

3. 利用图1中的撬棒撬石块时,撬棒相当于____(填“省力”或“费力”)杠杆；利用图2中的滑轮组匀速提升$900N$的重物时,若忽略滑轮自重、绳重及摩擦,人对绳的最小拉力为____$N$。
答案：
省力；$300$
