《2025年暑假作业新疆青少年出版社八年级物理人教版》

10. 如图所示,两个大小相等的物体浸没在水中,一个悬浮,一个下沉。请画出悬浮物体所受重力示意图；画出下沉物体所受浮力、重力示意图。(注意：整个作图过程中大小相等的力线段长度相等,大小不同的力用线段长短区别)

答案： - 悬浮物体：过重心画一条竖直向下的带箭头线段表示重力$G$，线段长度与表示浮力$F_{浮}$（图中已画）的线段长度相等。
- 下沉物体：过重心画一条竖直向上的带箭头线段表示浮力$F_{浮}'$（与$F_{浮}$线段等长），再画一条竖直向下的带箭头线段表示重力$G'$，$G'$的线段长度大于$F_{浮}'$的线段长度。

11. 一个木块从斜面上滑下,并在水平面上继续滑动,请画出木块在水平面上继续滑动时的受力示意图。

答案：

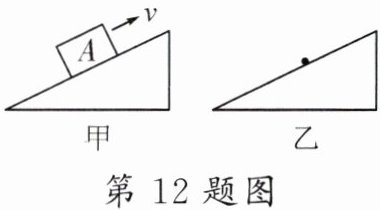

12. 如图甲所示,物块A沿表面粗糙的固定斜面向上运动,可将物块A看成一个有质量的点(如图乙)。请在图乙中画出物块所受力的示意图。

答案：

13. 一小车水平向右匀速运动,在车厢顶用细绳竖直悬挂一个小球,小球与竖直车厢壁刚好接触但不挤压,如图所示。请画出小车突然减速时小球受力的示意图。

答案：

14. 如图所示,木块A与平板小车一起在水平桌面上向左匀速运动,当小车受外力作用突然减速时,木块随即在小车的平板上滑行。请在图中用带箭头的线段标出木块滑行的方向,并画出木块滑行过程中的受力示意图。

答案： 木块滑行方向：向左（用带箭头线段向左标出）。
受力示意图：过木块重心，画竖直向下的箭头标$G$，竖直向上的箭头标$F_{支}$（两箭头长度相等），水平向右的箭头标$f$。

15. 请画出图中力F的力臂,并以“L”表示。

答案：

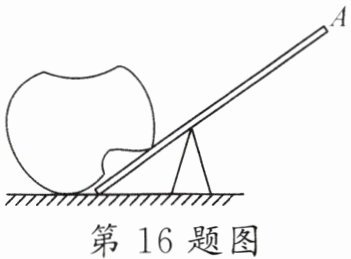

16. 如图所示,用一根硬棒搬动一块石头,棒的上端A是动力的作用点,若要用最小的力搬动石块,请标出杠杆的支点O,并画出最小动力F的示意图。

答案： - 支点$O$为棒与地面接触点，过$A$点作垂直$OA$向上的力$F$（示意图略，需体现支点$O$，动力臂$OA$，动力$F$垂直$OA$向上）。

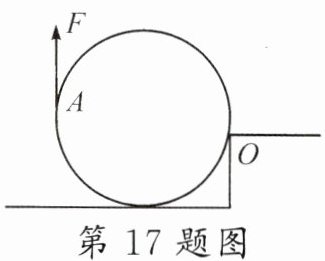

17. 工人沿台阶向上滚动圆柱形塑料桶如图所示,他在A点施加力F使塑料桶绕O点向上滚动,请画出F的力臂。

答案：
