《2025年亮点给力提优课时作业本九年级物理上册苏科版》

12. 亮点原创 文物是中国传统文化瑰宝,它们对湿度极为敏感,湿度过高、过低均会损坏文物。为了保护文物,杜甫草堂决定引入大型恒湿机监测和调节草堂内的湿度。大型恒湿机可根据湿度传感器的反馈,自动启动加湿或除湿系统,将湿度保持在40%~60%。如图甲是小明设计的简易恒湿机电路,其中R为湿敏电阻,其阻值随空气湿度变化的图像如图乙,$R_{0}$为定值电阻,电源电压为12V,电压表示数小于3V时报警,$S_{1}$自动闭合；电压表示数超过$U_{0}(U_{0}＞3V)$时也报警,$S_{2}$自动闭合。下列说法正确的是()
A. 空气湿度越大,电压表示数越小
B. 未报警时电流表的示数范围为0.1~0.48A
C. 报警电压$U_{0}= 4.8V$
D. $R_{0}$换用阻值更大的定值电阻,报警电压变小

答案： 解析:由图乙可知，湿敏电阻$R$的阻值随湿度的增大而减小，由图甲可知，$R$与$R_{0}$串联，电压表测$R_{0}$两端的电压.湿度越大，$R$的阻值越小，由串联分压可知，$R$两端的电压越小，则$R_{0}$两端的电压越大，即电压表示数越大，故A错误.由题意可知，恒湿机设定的适宜湿度为$40\%~60\%$，结合加湿、干燥设备启动时的报警电压可知，湿度为$40\%$时电压表示数为$3V$，湿度为$60\%$时电压表示数为$U_{0}$.由图乙知湿度为$40\%$时$R=30Ω$，电压表示数$U_{示}=3V$，$R$两端的电压$U_{R}=U−U_{示}=12V−3V=9V$，通过$R_{0}$的电流$I_{0}=I_{R}=\frac {U_{R}}{R}=\frac {9V}{30Ω}=0.3A$，$R_{0}$的阻值$R_{0}=\frac {U_{示}}{I_{0}}=\frac {3V}{0.3A}=10Ω$;由图乙知湿度为$60\%$时$R'=15Ω$，此时$R_{0}$和$R$所在支路的总电阻$R_{总}=R_{0}+R'=10Ω+15Ω=25Ω$，电流$I=\frac {U}{R_{总}}=\frac {12V}{25Ω}=0.48A$，则$R_{0}$两端的电压即电压表示数$U_{0}=IR_{0}=0.48A×10Ω=4.8V$，湿度为$40\%~60\%$即未报警时电流表示数范围为$0.3~0.48A$，故B错误、C正确.如果$R_{0}$换用阻值更大的定值电阻，在相同湿度下$R$阻值不变，$R_{0}$阻值变大，由串联分压可知，$S_{1}$、$S_{2}$自动闭合时的电压表示数变大，即报警电压变大，故D错误.

13. 亮点原创 2025年1月20日,有“人造太阳”之称的中国环流器实验装置,成功实现了上亿摄氏度1066s稳态长脉冲高约束模式等离子体运行,创造了新的世界纪录。该装置汇聚了“超强磁场”“超大电流”等多项尖端技术,实现超大电流最理想的导体材料是____。高算力、高制程的AI芯片逐渐应用于新能源汽车的自动驾驶和车辆智能化等领域,大大提升了汽车的驾驶体验和智能化水平,而AI芯片制造所需的关键原材料是____。(均选填“半导体”或“超导体”)

答案： 超导体　半导体

14. 某金属丝两端的电压为6V时,通过它的电流为0.3A,则它的电阻为____Ω。当该金属丝两端的电压降为4V时,通过它的电流为____A；当该金属丝两端电压降为0时,它的电阻为____Ω。

答案： 20　0.2　20

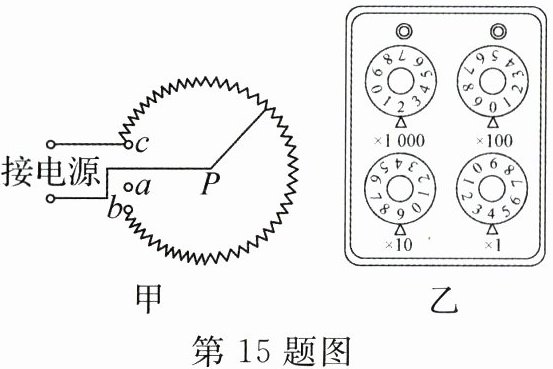

15. (2025·江苏淮安期末)如图甲,若要使图中接入电路的电阻丝阻值变大,滑片P应该____(选填“顺”或“逆”)时针旋转。如图乙,电阻箱的示数是____Ω。

答案： 顺　2094

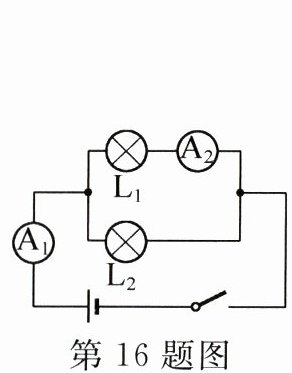

16. (2024·山东滨州)如图,电源电压为3V,闭合开关后,电流表$A_{1}$的示数为0.6A,$A_{2}$的示数为0.2A,则通过灯泡$L_{2}$的电流为____A,灯泡$L_{1}$的阻值为____Ω。

答案： 解析:由图可知，$L_{1}$、$L_{2}$两灯泡并联，电流表$A_{1}$测干路电流，电流表$A_{2}$测通过$L_{1}$的电流，电流表$A_{1}$的示数为$0.6A$，电流表$A_{2}$的示数为$0.2A$，所以通过灯泡$L_{2}$的电流$I_{2}=I - I_{1}=0.6A - 0.2A=0.4A$;因为并联电路各支路两端的电压相等，且等于电源电压，所以$L_{1}$两端的电压$U_{1}=U=3V$，由$I=\frac{U}{R}$可得，灯泡$L_{1}$的阻值$R_{1}=\frac {U_{1}}{I_{1}}=\frac {3V}{0.2A}=15Ω$.

17. 如图所示,已知电源电压为10V,将滑动变阻器滑片P移到最左端,闭合开关S,灯泡发光,电流表示数为0.35A,电压表示数为7V,则此时滑动变阻器接入电路的电阻是____Ω；在滑片P向右移动的过程中,电流表的示数将____(选填“变大”“不变”或“变小”,下同),电压表示数将____。

答案： 解析:由图可知，灯泡L与滑动变阻器$R$串联，电压表V测$R$滑片右侧电阻丝两端的电压，电流表测电路中的电流.将滑片$P$移到最左端时，电压表测$R$两端的电压，由$I=\frac{U}{R}$可得，此时滑动变阻器接入电路的电阻$R=\frac {U_{R}}{I}=\frac {7V}{0.35A}=20Ω$;由图可知，滑片$P$向右移动的过程中，滑动变阻器始终全部接入电路，电路的总电阻不变，由欧姆定律可知，电路中的电流不变，即电流表的示数将不变，与电压表并联部分的阻值减小，由$U=IR$可知，电压表示数将变小.
