13. (2025·江苏扬州期中)华为手机拥有无线反向充电的技术,只要将苹果手机置于华为手机上,就能给苹果手机充电。此时,华为手机相当于电路中的____(选填“用电器”或“电源”)。手机掉入水中拿出后不要立即开机,是因为手机浸水后电路可能发生____(选填“短路”或“断路”)。
答案：
电源 短路
14. 新趋势 情境素材 有一款玩具——小气的猴子,你抢走猴子手上的香蕉,它就不停地大吵大闹,将香蕉还给它后,猴子就停止吵闹。香蕉的作用相当于电路中的____,猴子体内有一个电动机和电铃,拆掉电铃后,猴子依然可以动,电铃和电动机是____(选填“并联”或“串联”)的。
答案：
开关 并联
15. (2025·湖北襄阳期末)电鳗有水中“高压线”之称,它放电时,每枚肌肉薄片像一个小电池,可产生0.15V的电压,许多个“小电池”组装起来,放电时的电压高达600V。为获得600V的电压,需要____个“小电池”____(选填“串联”或“并联”)起来。电鳗通常不会被自己电死,是因为放电器官在身体两侧,而其他大部分器官都被____(选填“绝缘性”或“导电性”)很强的构造包住,在水中就像一个大电池。
答案：
4000 串联 绝缘性
16. 亮点原创 在许多应用场景中,增大电流是提升设备性能的重要手段。当单个电源无法提供足够大的电流满足负载需求时,可以通过____联多个电源来增加总电流输出；为避免电源系统内部产生环流,这些电源的电压应____；若其中一个电源出现故障,其他电源____(选填“能”或“不能”)继续为负载供电。
答案：
并 相等 能
17. 如图所示的电路,若要使灯和电铃组成串联电路,只需闭合开关____；若要使灯和电铃组成并联电路,则需闭合开关____；若断开$S_1,$闭合$S_2、$$S_3,$则灯____(选填“工作”或“不工作”)。
答案：
$S_{2}$ $S_{1}$、$S_{3}$ 不工作

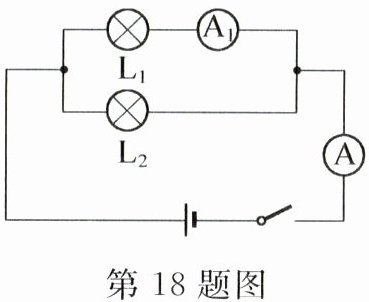

18. 如图所示电路中,电源电压为3V,开关闭合后,电流表A的示数为0.3A,电流表$A_1$的示数为0.2A。电路中灯泡$L_1、$$L_2$的连接方式是____联,灯泡$L_1$两端的电压为____V,通过灯泡$L_2$的电流为____A。
答案：
并 3 0.1

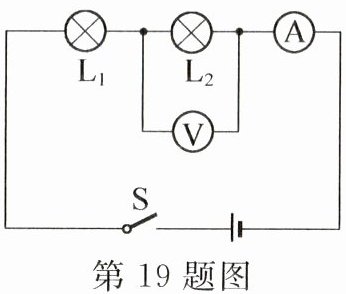

19. 在如图所示的电路中,灯$L_1、$$L_2$是____(选填“串联”或“并联”)的,接通电路后各部分电路都正常。如果将电流表与电压表互换位置,那么电流表的示数将____(选填“变大”“变小”或“不变”,下同),电压表的示数将____。
答案：
串联 变小 变大 解析:由图可知,$L_{1}$、$L_{2}$串联,电流表测电路中的电流,电压表测$L_{2}$两端的电压.当电流表、电压表互换位置后,电压表串联在电路中测电源电压,相当于电路断路,两灯都不亮,电流表无示数,因此电压表示数变大,电流表示数变小.

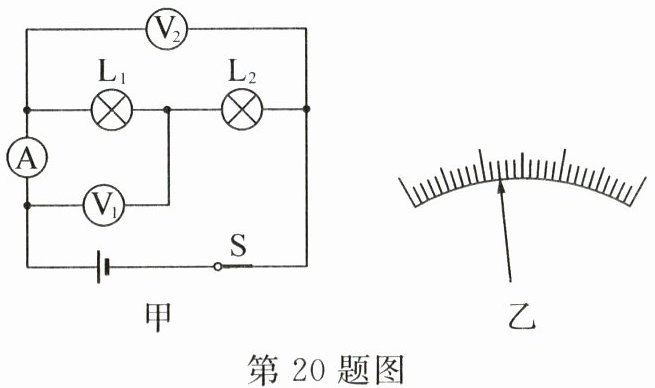

20. 如图甲,S闭合后$,V_1、$$V_2、$A三只电表的指针均如图乙,已知电流表接入的是“-”“0.6”两个接线柱,此电路是____(选填“串联”或“并联”)电路,通过$L_2$的电流是$____A,L_2$两端的电压是____V。
答案：
串联 0.24 4.8 解析:由图甲及题意可知,灯泡$L_{1}$与$L_{2}$串联,电流表测量电路电流,电流表量程是0~0.6A,由图乙可知,电流表示数为0.24A,即通过$L_{2}$的电流是0.24A.电压表$V_{1}$测量$L_{1}$两端电压,电压表$V_{2}$测量电源电压,则电压表$V_{2}$示数大于电压表$V_{1}$示数,两电压表指针位置相同,则电压表$V_{1}$的量程是0~3V,示数为1.2V,电压表$V_{2}$的量程是0~15V,示数为6V,由串联电路的电压规律可得,$L_{2}$两端的电压$U_{2}=U-U_{1}=6V-1.2V=4.8V$.
