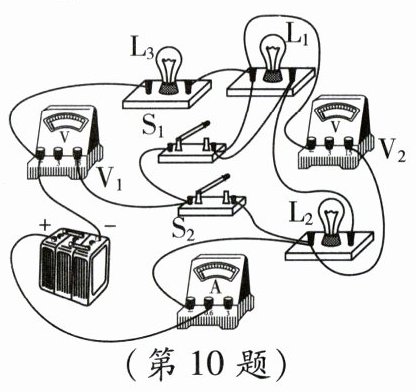

10. [2024·无锡一模]将完全相同的$L_{1}$、$L_{2}$、$L_{3}$三个小灯泡接入如图所示的电路中,电源电压6V保持不变。下列说法中错误的是 (
A. 只闭合$S_{1}$,$L_{2}$与$L_{3}$串联,电压表$V_{1}$的示数为3V
B. 只闭合$S_{2}$,$L_{1}$与$L_{3}$串联,电压表$V_{1}$示数为6V
C. 若$S_{1}$、$S_{2}$断开,三个小灯泡串联,电压表$V_{1}$和电压表$V_{2}$的示数相等
D. 只闭合$S_{1}$,一段时间后若$L_{3}$短路,则电压表$V_{1}$的示数将变为6V
D
)A. 只闭合$S_{1}$,$L_{2}$与$L_{3}$串联,电压表$V_{1}$的示数为3V
B. 只闭合$S_{2}$,$L_{1}$与$L_{3}$串联,电压表$V_{1}$示数为6V
C. 若$S_{1}$、$S_{2}$断开,三个小灯泡串联,电压表$V_{1}$和电压表$V_{2}$的示数相等
D. 只闭合$S_{1}$,一段时间后若$L_{3}$短路,则电压表$V_{1}$的示数将变为6V
答案：
D

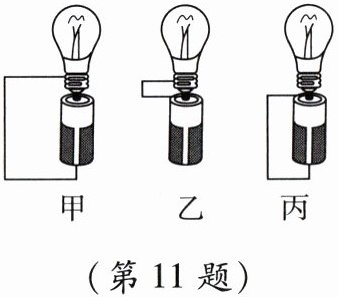

11. [2025·南通月考]观察小灯泡结构后,老师让同学们只用一根导线点亮小灯泡,同学们设计了如图所示电路,小灯泡能够发光的是______图,造成短路的是______图,断路的是______图。
甲
；丙
；乙
答案：
甲；丙；乙
12. (逆向思维)[2024·扬州期中]如图所示,在电路中,若甲、乙两处分别装入电表,当开关闭合后,两灯均能正常发光,则甲处电表是
电流
表,乙处电表是电压
表。
答案：
电流；电压

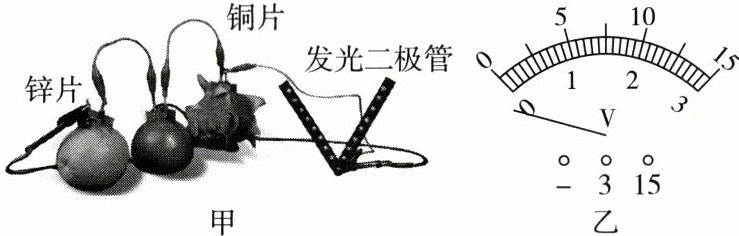

13. (教材素材题)[2025·连云港期中改编]如图甲所示,小明用酸甜多汁的水果提供的电能点亮了发光二极管,其中水果能给电路提供
电压
(选填“电流”或“电压”);为辨别水果电池的正负极,小明又找来电压表,把电压表“3”接线柱与锌片端相接,“-”接线柱与铜片端相接,经试触,电压表指针如图乙所示,则铜片是电源正
极;小明通过实验发现,把几个水果电池串联起来的总电压等于各个水果电池两端电压之和
。
答案：
电压；正；各个水果电池两端电压之和
14. (科学推理)小明家新购置了一台某品牌的混合动力汽车,该汽车中某部分简化电路如图,其中上端带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中,金属滑块M与弹簧套在光滑绝缘的水平细杆上,当汽车静止时,滑块M上的金属细杆与红、绿灯一端的触头(图中箭头)都不接触,当汽车向前启动时,
绿
灯亮;当汽车急刹车时,红
灯亮。(均选填“红”或“绿”)
答案：
绿；红
