15. 允许加在甲、乙两灯两端的最大电压分别是6V和3V,甲、乙两灯的U-I关系图像如图所示。将两灯串联使用,电路两端的最大总电压是______V,电路中的最大电流是______A;将两灯并联使用,干路的最大电流是______A。
8
；0.5
；0.9
答案：
8；0.5；0.9
16. 如图甲,当开关S闭合时,五个电表的示数均不为零,其中$V_{1}$、$V_{2}$两个电压表指针偏转均如图乙所示,则电压表$V_{3}$的示数为
8
V,电流表$A_{1}$的示数等于
(选填“大于”“小于”或“等于”)电流表$A_{2}$的示数。
答案：
8；等于

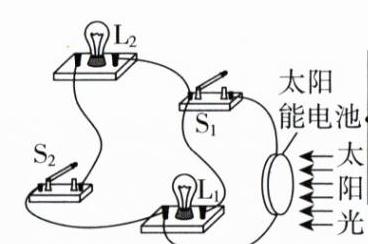

17. [2025·无锡期末]用太阳能电池给两灯供电,请将如图电路连接完整,要求:两灯并联,使$S_{1}$控制整个电路,$S_{2}$单独控制灯$L_{2}$。
答案：
如图所示
如图所示

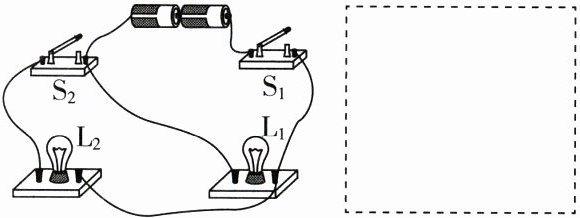

18. [2024·南通期末]如图,根据实物电路,在虚线框内画出电路图。
答案：
如图所示
如图所示

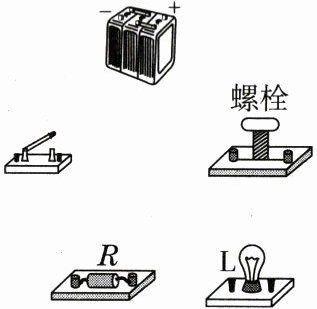

19. [2024·苏州工业园区模拟]小明设计了一个高铁轨道螺栓警报器模型电路,其原理是:金属螺栓连接在电路中,当螺栓松动掉落时,它会与下端的导线分离,此时电灯亮起而发出警报。请用笔画线代替导线,连接以下器材完成电路设计。
答案：

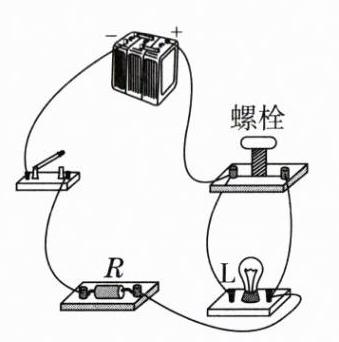

如图所示
如图所示

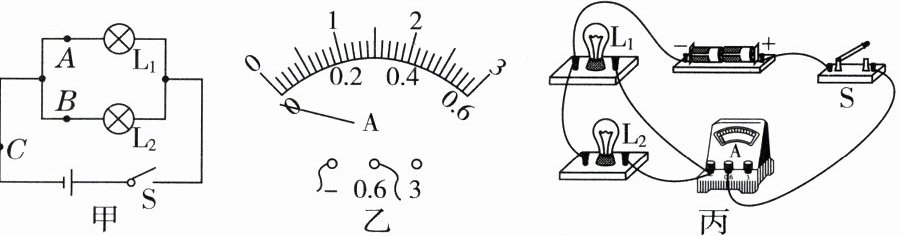

20. [2025·南京期中]小明做“探究并联电路电流的特点”实验。
(1)按图甲连好电路,闭合开关,发现:
现象1:灯$L_{1}$发光;
现象2:灯$L_{2}$不发光。
对此现象的原因小明有以下三种猜想:
猜想1:干路上某根导线断路;
猜想2:$L_{2}$灯丝断路;
猜想3:$L_{2}$支路某根导线断路。
①根据现象______(填数字)可以判断猜想1是错误的。
②(实验操作设计)灯$L_{2}$不发光的原因是由猜想2或猜想3引起的,在不添加器材且不拆除导线的情况下进行判断,具体操作、现象和对应结论是______________________________。
(2)排除(1)中故障后,在图甲A、B、C三处分别接上电流表测电流。闭合开关前,发现电流表指针位置如图乙所示,其原因是________________,并及时纠正。
(3)小明连接了如图丙的实物图,电流表测的是图甲中______(填字母)处的电流。若要测通过$L_{1}$的电流,请在需要改接的那一根导线上打“×”,用笔画线代替导线画出正确的连接。
(4)(实验评估)分别测出A、B、C三处的电流值,如表所示。由此得出结论:并联电路中,干路电流等于各支路电流之和,且各支路的电流相等。这个实验在设计方案上存在的不足之处是:________________。
| $I_{A}/A$ | $I_{B}/A$ | $I_{C}/A$ |
| --- | --- | --- |
| 0.18 | 0.18 | 0.36 |
(1)按图甲连好电路,闭合开关,发现:
现象1:灯$L_{1}$发光;
现象2:灯$L_{2}$不发光。
对此现象的原因小明有以下三种猜想:
猜想1:干路上某根导线断路;
猜想2:$L_{2}$灯丝断路;
猜想3:$L_{2}$支路某根导线断路。
①根据现象______(填数字)可以判断猜想1是错误的。
②(实验操作设计)灯$L_{2}$不发光的原因是由猜想2或猜想3引起的,在不添加器材且不拆除导线的情况下进行判断,具体操作、现象和对应结论是______________________________。
(2)排除(1)中故障后,在图甲A、B、C三处分别接上电流表测电流。闭合开关前,发现电流表指针位置如图乙所示,其原因是________________,并及时纠正。
(3)小明连接了如图丙的实物图,电流表测的是图甲中______(填字母)处的电流。若要测通过$L_{1}$的电流,请在需要改接的那一根导线上打“×”,用笔画线代替导线画出正确的连接。
(4)(实验评估)分别测出A、B、C三处的电流值,如表所示。由此得出结论:并联电路中,干路电流等于各支路电流之和,且各支路的电流相等。这个实验在设计方案上存在的不足之处是:________________。
| $I_{A}/A$ | $I_{B}/A$ | $I_{C}/A$ |
| --- | --- | --- |
| 0.18 | 0.18 | 0.36 |
答案：
(1)①1 ②将灯 $ L_1 $ 与灯 $ L_2 $ 互换位置，闭合开关，若灯 $ L_1 $ 发光、灯 $ L_2 $ 不发光，则说明原灯 $ L_2 $ 所在支路导线连接没有问题，因此猜想 2 正确；若灯 $ L_1 $ 不发光、灯 $ L_2 $ 发光，则说明灯 $ L_2 $ 自身没有问题，因灯 $ L_1 $ 自身也没有问题，所以猜想 3 正确
(2) 电流表没有调零

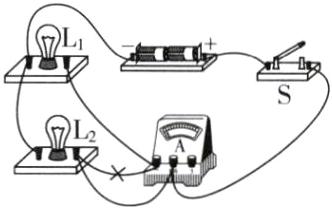

(3) C；如图所示
(4) 选用的灯泡规格相同且实验次数过少
(1)①1 ②将灯 $ L_1 $ 与灯 $ L_2 $ 互换位置，闭合开关，若灯 $ L_1 $ 发光、灯 $ L_2 $ 不发光，则说明原灯 $ L_2 $ 所在支路导线连接没有问题，因此猜想 2 正确；若灯 $ L_1 $ 不发光、灯 $ L_2 $ 发光，则说明灯 $ L_2 $ 自身没有问题，因灯 $ L_1 $ 自身也没有问题，所以猜想 3 正确
(2) 电流表没有调零
(3) C；如图所示
(4) 选用的灯泡规格相同且实验次数过少
