6. [2025·徐州期中]在学习“串联和并联”时,小明连接的电路如图所示。下列说法正确的是 (
A. 闭合开关,两灯同时发光
B. 闭合开关,只有灯$L_{1}$发光
C. 要使两灯串联,拆除导线a即可
D. 要使两灯并联,需将导线d接“3”的一端改接到“1”上
C
)A. 闭合开关,两灯同时发光
B. 闭合开关,只有灯$L_{1}$发光
C. 要使两灯串联,拆除导线a即可
D. 要使两灯并联,需将导线d接“3”的一端改接到“1”上
答案：
C
7. [2025·南京建邺区月考改编]如图所示,闭合开关,两只灯泡都不亮。在闭合开关且不拆开导线的情况下,将M接电源“+”极,N依次试触A、B接线柱,发现电压表示数前后两次相等,且接近3V。若故障是由两灯泡引起的,则可能是 (
A. $L_{1}$、$L_{2}$都短路
B. $L_{1}$、$L_{2}$都断路
C. $L_{1}$短路且$L_{2}$断路
D. $L_{1}$断路且$L_{2}$短路
D
)A. $L_{1}$、$L_{2}$都短路
B. $L_{1}$、$L_{2}$都断路
C. $L_{1}$短路且$L_{2}$断路
D. $L_{1}$断路且$L_{2}$短路
答案：
D
8. [2025·泰州期中]很多商场停车场都装有车位引导灯:在车位上方安装有超声波车位探测器,当没有车辆停在车位时,超声波探测器的信号(相当于开关)控制绿灯亮;当有车辆停在车位时,超声波探测器的信号控制红灯亮,红灯和绿灯不能同时亮。下列电路设计符合要求的是 (
B
)
答案：
B

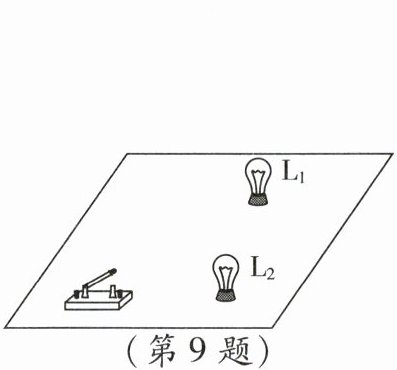

9. 如图所示的电路板,正面只有一个开关和两个灯泡,电源及导线均在电路板背面。闭合开关,看见$L_{1}$发光,$L_{2}$不发光;用灯泡$L_{3}$替换$L_{1}$,发现$L_{2}$和$L_{3}$同时发光,忽略温度对灯丝电阻的影响。则 (
A. $L_{2}$和$L_{3}$是并联的
B. $L_{2}$不发光的原因是灯丝断了
C. $L_{2}$和$L_{3}$是串联的
D. $L_{2}$不发光的原因是被短接了
C
)A. $L_{2}$和$L_{3}$是并联的
B. $L_{2}$不发光的原因是灯丝断了
C. $L_{2}$和$L_{3}$是串联的
D. $L_{2}$不发光的原因是被短接了
答案：
C
