6. [2025·泰州月考]如图所示电路,电源电压保持不变,闭合开关S,电流表和电压表都有示数。如果某时刻电路出现故障,两表的示数都变大了,那么故障可能是 (
A. 电阻$R_{1}$短路
B. 电阻$R_{1}$断路
C. 电阻$R_{2}$短路
D. 电阻$R_{2}$断路
C
)A. 电阻$R_{1}$短路
B. 电阻$R_{1}$断路
C. 电阻$R_{2}$短路
D. 电阻$R_{2}$断路
答案：
C
7. [2025·无锡期末]如图所示,$R_{1}:R_{2}=2:3$,当开关S闭合后,$A_{1}$、$A_{2}$两电流表的示数之比为 (
A. 2:3
B. 3:2
C. 2:5
D. 3:5
D
)A. 2:3
B. 3:2
C. 2:5
D. 3:5
答案：
D

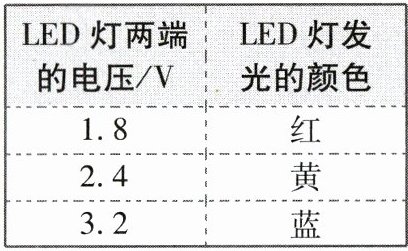

8. (科学推理)[2024·宿迁二模]LED灯发光的颜色与电压的对应关系如表所示,LED灯发光时通过它的电流始终为0.02A。把这样的LED灯接入如图所示电路,闭合开关,当滑动变阻器的滑片在图示位置时,LED灯发出黄色的光。下列方案中可使LED灯发红色光的是 (
A. 向右移动滑片P,电源电压一定变大
B. 向右移动滑片P,电源电压可能变小
C. 向左移动滑片P,电源电压可能不变
D. 向左移动滑片P,电源电压一定变大
B
)A. 向右移动滑片P,电源电压一定变大
B. 向右移动滑片P,电源电压可能变小
C. 向左移动滑片P,电源电压可能不变
D. 向左移动滑片P,电源电压一定变大
答案：
B

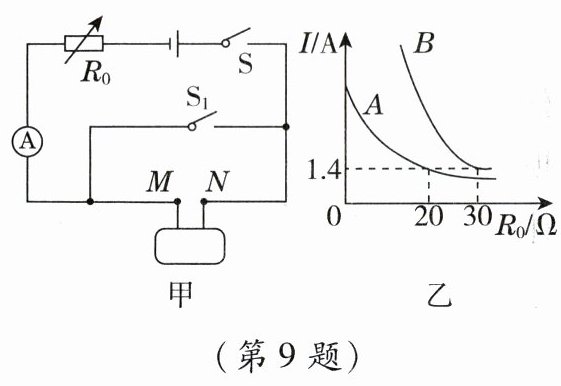

9. [2024·泰州]电子技师社团活动中小明对一个暗箱进行研究。暗箱表面有两个接线柱M、N,内部只接有$R_{1}$和$R_{2}$两个定值电阻,$R_{1}$阻值为6Ω,$R_{2}$阻值未知。小明用图甲所示的电路(电源电压不变)进行实验,在S、$S_{1}$都闭合和S闭合、$S_{1}$断开的两种情况下,改变电阻箱$R_{0}$的阻值,读取电流表示数I,绘制了如图乙所示的I随$R_{0}$阻值变化的图像。下列判断中正确的是 (
A. 电源电压为8V
B. 电阻$R_{2}$的阻值是20Ω
C. 曲线A是根据开关S、$S_{1}$都闭合时测得的实验数据绘制的
D. 暗箱内电阻$R_{1}$与$R_{2}$是串联连接的
D
)A. 电源电压为8V
B. 电阻$R_{2}$的阻值是20Ω
C. 曲线A是根据开关S、$S_{1}$都闭合时测得的实验数据绘制的
D. 暗箱内电阻$R_{1}$与$R_{2}$是串联连接的
答案：
D
