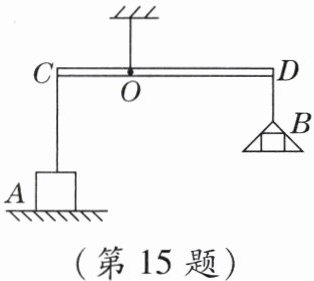

15. [2025·苏州工业园区月考]如图所示,轻质杠杆CD可绕O点转动,$OC:OD = 1:2$。棱长为0.1m的均匀正方体A放置在水平地面上,上方通过轻质细线与轻质杠杆的C端连在一起。将重为2kg的物体B放入轻质托盘中,一起挂在杠杆D端,此时A对地面的压强为8000Pa。(g取10N/kg)
(1)B的重力为
(2)此时C端细线所受的拉力为
(3)若沿竖直方向将A切去一部分,然后将切去的部分放在托盘中,要使A对地面的压力为65N,应将A沿竖直方向切去的质量为
(1)B的重力为
20
N。(2)此时C端细线所受的拉力为
40
N。(3)若沿竖直方向将A切去一部分,然后将切去的部分放在托盘中,要使A对地面的压力为65N,应将A沿竖直方向切去的质量为
0.5
kg。(整个过程杠杆始终保持水平,忽略支点处的摩擦)
答案：
(1)20
(2)40
(3)0.5
(1)20
(2)40
(3)0.5
16. [2025·无锡期末]用动滑轮提升重物,如图所示,请画出绕线。
答案：
如图所示
17. [2024·南京玄武区期末]图甲是一款水管扳手钳,其中AOB部分可视为一个杠杆,其简化示意图如图乙所示。请在图乙中画出杠杆平衡时的阻力臂$l_{2}$及作用在B点的最小动力$F_{1}$。
答案：
如图所示
如图所示
18. [2025·常州期中]某实验小组用图中的滑轮组进行实验,测得的数据如下表:
(1)根据测量的数据,请你在图中画出这个滑轮组的绕绳方法。
(2)实验中要正确测量拉力大小,应沿竖直方向________拉动弹簧测力计。
(3)请你计算出第2次实验的滑轮组的机械效率是________%。
(4)多次改变提升的物重测量滑轮组的机械效率,目的是________(填字母)。
A. 多次测量取平均值减小误差
B. 获得多组数据归纳普遍规律
(5)分析实验表格数据发现:将钩码提升相同高度过程中,随着钩码总重的增加,额外功的大小________,滑轮组的机械效率________(均选填“增大”“减小”或“不变”)。
(1)根据测量的数据,请你在图中画出这个滑轮组的绕绳方法。
(2)实验中要正确测量拉力大小,应沿竖直方向________拉动弹簧测力计。
(3)请你计算出第2次实验的滑轮组的机械效率是________%。
(4)多次改变提升的物重测量滑轮组的机械效率,目的是________(填字母)。
A. 多次测量取平均值减小误差
B. 获得多组数据归纳普遍规律
(5)分析实验表格数据发现:将钩码提升相同高度过程中,随着钩码总重的增加,额外功的大小________,滑轮组的机械效率________(均选填“增大”“减小”或“不变”)。
答案：
(1)如图所示
(2)匀速
(3)60.6
(4)B
(5)增大;增大
(1)如图所示
(2)匀速
(3)60.6
(4)B
(5)增大;增大
