《2025年点拨训练九年级物理上册苏科版》

10. [2024·常州模拟]如图甲所示,电源电压保持不变,灯$L_{1}$的额定电压为4V,灯$L_{2}$的额定电压为3V。图乙是$L_{1}$、$L_{2}$的I-U图像。当只闭合开关S、$S_{2}$,且滑动变阻器R的滑片位于最右端时,电流表的示数为0.2A;当只闭合开关S、$S_{1}$,且滑动变阻器R的滑片位于最右端时,电流表的示数为0.3A。下列说法正确的是 (C)

A. 只闭合开关S、$S_{2}$,灯$L_{2}$和滑动变阻器串联
B. 灯丝电阻随电压的增大而减小
C. 滑动变阻器的最大阻值为10Ω
D. 电源电压为8V

答案： C

11. [2024·南京建邺区模拟]如图为正在发光的二极管,它由半导体(选填“超导体”或“半导体”)材料制成,具有单向导电性。

答案： 半导体；单向

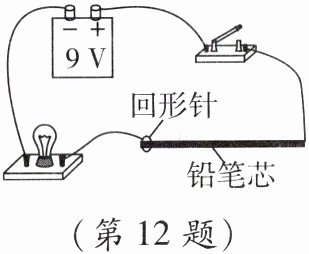

12. [2025·无锡期末]在“设计和制作一个模拟调光灯”的活动中,提供的器材有:直流电源(电压恒为9V)、小灯泡(2.5V 0.5A)、灯座、开关、铅笔芯、电阻箱(0~9999Ω 1A)各一个,导线、金属回形针若干。小明设计并连接了如图所示的电路,小红认为在调节过程中为了避免烧坏小灯泡,可以用提供的器材中的电阻箱替换铅笔芯接入电路,并调节其电阻至少为13Ω。

答案： 电阻箱；13

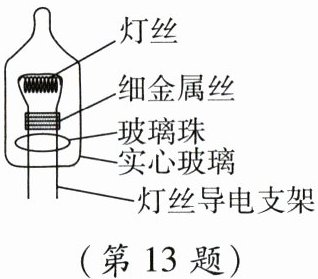

13. [2024·泰州三模]一串小彩灯,每个小彩灯规格为“4V 0.2A”,如图所示,在正常情况下,细金属丝由于表面的氧化铜而与灯丝导电支架不导通,当加上200V以上电压时,氧化铜被击穿,细金属丝与灯丝导电支架导通。已知灯丝冷时电阻为2Ω,热时电阻为20Ω,将一串这样的小彩灯串联在220V电路中,在使小彩灯正常发光的情况下,应串联55个小彩灯,此时电路总电阻为1100Ω。其中一只小彩灯灯丝烧断瞬间,细金属丝两端电压达到220V,故细金属丝与灯丝导电支架导通,保证其他小彩灯继续发光,此时其他每个小彩灯两端的电压会大于(选填“大于”“小于”或“等于”)4V。

答案： 55；1100；220；大于

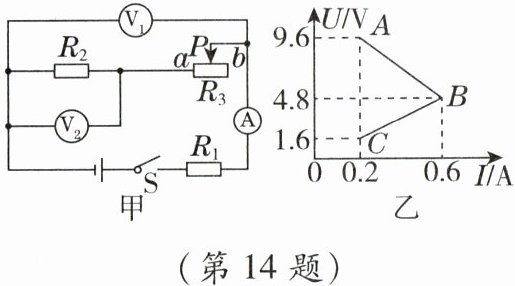

14. [2024·常州二模]如图甲所示的电路中,电源电压恒定,$R_{1}$、$R_{2}$是定值电阻,$R_{3}$是滑动变阻器。闭合开关S,将滑动变阻器的滑片P由a端移到b端,两电压表示数随电流表示数变化的关系如图乙所示,则____BC____(选填“AB”或“BC”)段是电压表$V_{2}$示数变化的图像,电源电压为____12____V。

答案： BC；12 点拨：由图甲可知，闭合开关 S，电阻 $ R_{2} $、滑动变阻器 $ R_{3} $ 和电阻 $ R_{1} $ 串联，电压表 $ V_{2} $ 测电阻 $ R_{2} $ 两端的电压，电压表 $ V_{1} $ 测电阻 $ R_{2} $ 与滑动变阻器 $ R_{3} $ 两端的总电压，电流表测电路中的电流；将滑动变阻器的滑片 P 由 a 端移到 b 端，滑动变阻器接入电路的电阻变大，由串联电路电阻的规律可知，电路的总电阻变大，根据欧姆定律可知，通过电路的电流变小，根据 $ U = IR $ 判断， $ V_{2} $ 示数变小，故图乙中图线 BC 表示电压表 $ V_{2} $ 的示数随电流表示数变化的关系，则图线 AB 表示电压表 $ V_{1} $ 的示数随电流表示数变化的关系。当滑动变阻器接入电路的电阻最大时，电阻 $ R_{2} $ 两端的电压 $ U_{2} = 1.6 \, \text{V} $，电阻 $ R_{2} $ 和滑动变阻器 $ R_{3} $ 两端的总电压 $ U_{\text{总}} = 9.6 \, \text{V} $，通过电阻 $ R_{2} $ 的电流为 $ 0.2 \, \text{A} $，因为串联电路各处电流相等，串联电路总电压等于各部分电路两端电压之和，所以此时电路中的电流 $ I = I_{2} = I_{1} = \frac{U_{1}}{R_{1}} = \frac{U - U_{\text{总}}}{R_{1}} $，即 $ 0.2 \, \text{A} = \frac{U - 9.6 \, \text{V}}{R_{1}} $ ①；同理可得，滑动变阻器接入电路的电阻为零时，电阻 $ R_{2} $ 两端的电压 $ U_{2}' = 4.8 \, \text{V} $，通过电阻 $ R_{2} $ 的电流为 $ 0.6 \, \text{A} $，此时电路中的电流 $ I' = I_{2}' = I_{1}' = \frac{U_{1}'}{R_{1}} = \frac{U - U_{2}'}{R_{1}} $，即 $ 0.6 \, \text{A} = \frac{U - 4.8 \, \text{V}}{R_{1}} $ ②；联立①②解得 $ U = 12 \, \text{V} $， $ R_{1} = 12 \, \Omega $。
