21. [2025·南京建邺区期中]在“探究串联电路电压的特点”实验中,电源为两节新干电池且电压恒定。
(1)电路如图甲所示,请用笔画线代替导线将电路补充完整,使电压表测$L_{2}$两端电压。
(2)正确连接电路后闭合开关,两灯均发光。一段时间后,一盏灯熄灭,同时电压表示数几乎为零,则故障可能是________________。
(3)改变电压表的位置可以测量另外两个电压值。为使结论更具普遍性,接下来应该采取的操作是________________________,从而得出结论。

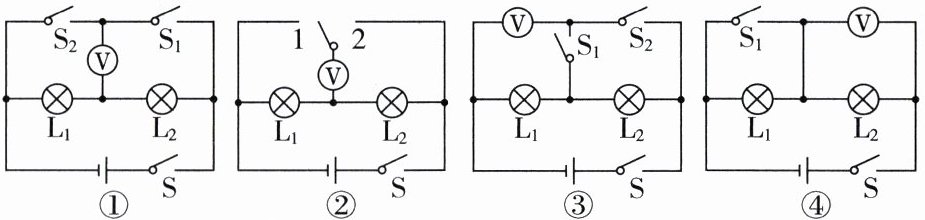

(4)利用本实验结论,下列四个电路图,只通过开关的断开或闭合就可得到灯$L_{1}$和$L_{2}$两端电压的是______。
①
②
③
④
(5)小明在原有实验器材的基础上又增加了一只电流表,组成了并联电路,且开关可以同时控制两灯的通断,请在图乙的虚线框中填入电源、电压表和电流表的符号将电路补充完整。
(1)电路如图甲所示,请用笔画线代替导线将电路补充完整,使电压表测$L_{2}$两端电压。
(2)正确连接电路后闭合开关,两灯均发光。一段时间后,一盏灯熄灭,同时电压表示数几乎为零,则故障可能是________________。
(3)改变电压表的位置可以测量另外两个电压值。为使结论更具普遍性,接下来应该采取的操作是________________________,从而得出结论。
(4)利用本实验结论,下列四个电路图,只通过开关的断开或闭合就可得到灯$L_{1}$和$L_{2}$两端电压的是______。
①
②
③
④
(5)小明在原有实验器材的基础上又增加了一只电流表,组成了并联电路,且开关可以同时控制两灯的通断,请在图乙的虚线框中填入电源、电压表和电流表的符号将电路补充完整。
答案：

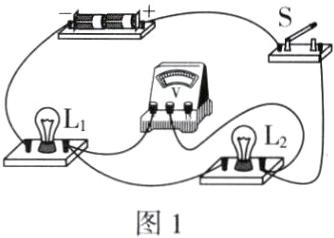

(1) 如图 1 所示
(2) $ L_2 $ 短路
(3) 换用不同规格的灯泡多次测量
(4) ③④
(5) 如图 2 所示
(1) 如图 1 所示
(2) $ L_2 $ 短路
(3) 换用不同规格的灯泡多次测量
(4) ③④
(5) 如图 2 所示
