10. [2025·深圳期中]阅读下列材料,回答问题。
半导体二极管

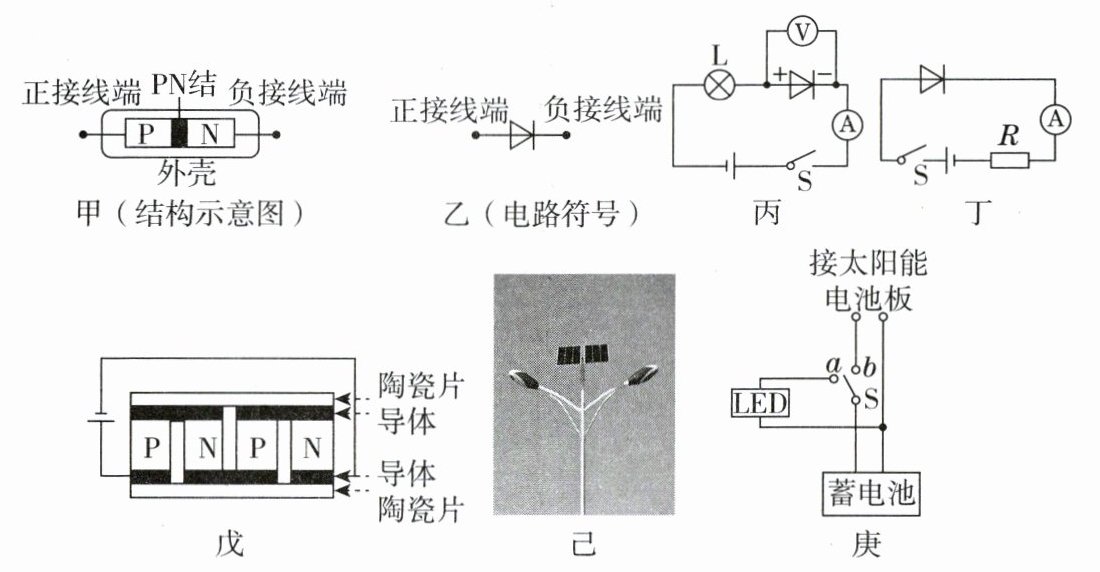

半导体二极管主要由P型半导体、N型半导体、接线端、外壳组成,其结构及对应的电路符号分别如图甲、乙所示。二极管具有单向导电性,当二极管两端加正向电压时,电流从正接线端流进二极管时,二极管导通,相当于一根导线,必须说明,当加在二极管两端的正向电压很小时,二极管仍然不能导通,只有当正向电压达到某一数值(锗管约为0.1V,硅管约为0.5V)以后,二极管才能真正导通,导通后二极管两端的电压基本上保持不变(锗管约为0.3V,硅管约为0.7V)。而电流从负接线端流入时,二极管宏观上可视为断路。
城市道路两边的太阳能路灯(如图己),由太阳能电池板、控制器、蓄电池、LED发光二极管、灯杆及灯具外壳等组成,它的结构示意图如图庚。它通过太阳能电池板独立发电并将其储存在蓄电池内,晚上供路灯(LED发光二极管)照明时使用。
(1)如图丙,已知电源电压为3V,则开关S闭合后,灯泡L______
(2)如图丁所示,将一个锗材料二极管、电阻R和电流表串联接入电路中,电源电压恒为3V不变。闭合开关S,电流表有示数,待示数稳定后,R两端的电压为______
(3)科研人员利用P型半导体和N型半导体串联,如图戊所示,当电流通过时,P、N型半导体的两端会产生温度差,从而制成了电脑的散热器,在电流从N流向P的地方吸热,而在电流从P流向N的地方放热。则图戊中下方导体中电子定向移动的方向是______
(4)如图庚所示,白天蓄电池是______
半导体二极管
半导体二极管主要由P型半导体、N型半导体、接线端、外壳组成,其结构及对应的电路符号分别如图甲、乙所示。二极管具有单向导电性,当二极管两端加正向电压时,电流从正接线端流进二极管时,二极管导通,相当于一根导线,必须说明,当加在二极管两端的正向电压很小时,二极管仍然不能导通,只有当正向电压达到某一数值(锗管约为0.1V,硅管约为0.5V)以后,二极管才能真正导通,导通后二极管两端的电压基本上保持不变(锗管约为0.3V,硅管约为0.7V)。而电流从负接线端流入时,二极管宏观上可视为断路。
城市道路两边的太阳能路灯(如图己),由太阳能电池板、控制器、蓄电池、LED发光二极管、灯杆及灯具外壳等组成,它的结构示意图如图庚。它通过太阳能电池板独立发电并将其储存在蓄电池内,晚上供路灯(LED发光二极管)照明时使用。
(1)如图丙,已知电源电压为3V,则开关S闭合后,灯泡L______
不能
(选填“能”或“不能”)发光,电压表的示数为______3
V。(2)如图丁所示,将一个锗材料二极管、电阻R和电流表串联接入电路中,电源电压恒为3V不变。闭合开关S,电流表有示数,待示数稳定后,R两端的电压为______
2.7
V。(3)科研人员利用P型半导体和N型半导体串联,如图戊所示,当电流通过时,P、N型半导体的两端会产生温度差,从而制成了电脑的散热器,在电流从N流向P的地方吸热,而在电流从P流向N的地方放热。则图戊中下方导体中电子定向移动的方向是______
从P到N
(选填“从P到N”或“从N到P”),靠近电脑发热体(CPU)的是图戊中______下方
(选填“上方”或“下方”)的陶瓷片。(4)如图庚所示,白天蓄电池是______
用电器
(选填“用电器”或“电源”);晚上LED发光二极管点亮,此时控制开关S与______a
(选填“a”或“b”)触点接触。
答案：
(1)不能;3
(2)2.7
(3)从P到N;下方
(4)用电器;a
(1)不能;3
(2)2.7
(3)从P到N;下方
(4)用电器;a
