(1) 你认为图甲电路可以研究小灯泡的电功率与电压的关系,理由是串联电路能控制电流相等。
(2) 选择正确的电路进行实验,得出了小灯泡的电功率与电压关系的正确实验结论。支持该结论的实验现象是串联电路中,电压表示数大的灯泡比示数小的灯泡亮。
(3) 为了探究小灯泡亮度与实际功率的关系。小东设计了如图27-2丙所示的电路进行实验：①他多次收集的证据有小灯泡两端的电压和通过小灯泡的电流,还应该有小灯泡的亮度；②根据收集到的实验证据,得出“同一个小灯泡实际功率越大,小灯泡的亮度越亮”的结论。实验中小东还发现：小灯泡越亮,它两端的电压与电流的比值越大。请你给出解释：灯丝的电阻受温度的影响。

答案： 迁移应用
(1)甲 串联电路能控制电流相等
(2)串联电路中,电压表示数大的灯泡比示数小的灯泡亮
(3)小灯泡的亮度 灯丝的电阻受温度的影响

注意事项
1. 实验器材
常用的小灯泡(标明额定电压,未标明额定功率)、电流表、电压表各1只,滑动变阻器、开关、电池组(总电压高于灯泡的额定电压)各1个,导线若干。
2. 实验原理
分别利用电流表和电压表测出小灯泡的电流和电压,根据公式$P = UI$求得其功率。
3. 实验步骤

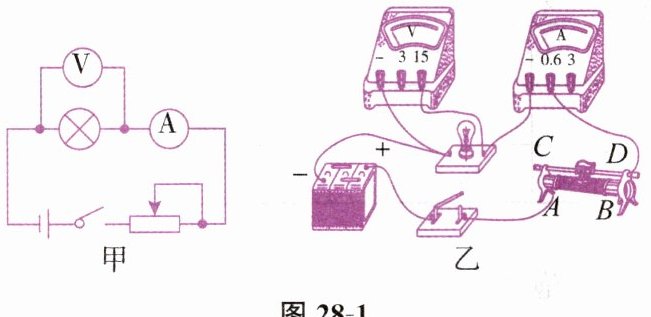

(1)设计实验电路图(如图28-1甲所示)。
(2)按正确的电路图连接电路(如图28-1乙所示)。
(3)调节滑动变阻器,使小灯泡两端的电压恰好等于灯泡的额定电压。读出并记录此时两只电表的读数。
(4)调节滑动变阻器,使小灯泡两端的电压约为小灯泡额定电压的1.2倍。观察小灯泡的亮度变化(相对于额定电压下的亮度),读出并记录两只电表的读数。
注意点1 实验过程中要注意在闭合开关前必须先将滑动变阻器的滑片移到最大阻值处。分别将小灯泡两端的电压调到额定电压的0.8、1倍和1.2倍,并测出相应功率,其目的是验证小灯泡的亮度是由实际功率决定的,而不是额定功率。计算额定功率时只能用额定电压下的电压和电流进行计算,切不可用三组功率求平均值。
(5)调节滑动变阻器,使小灯泡两端的电压约为小灯泡额定电压的0.8。观察小灯泡的亮度变化(相对于额定电压下的亮度),读出并记录两只电表的读数。

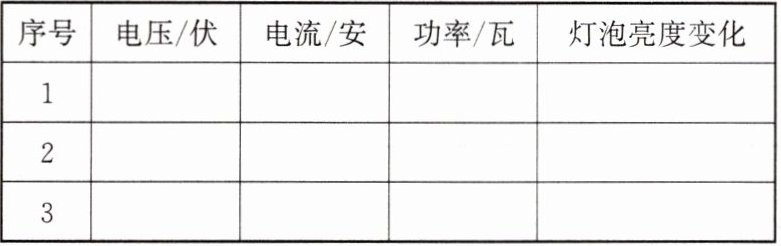

(6)计算出三种情况下小灯泡的功率。分析亮度与小灯泡功率的关系。

4. 实验结论
(1)当实际电压略小于额定电压时,实际功率小于额定功率,小灯泡发光较暗。
(2)在额定电压下,小灯泡可以正常发光。
(3)当实际电压略大于额定电压时,实际功率大于额定功率,小灯泡发光较亮。
注意点2 小灯泡正常发光时,温度可达2000℃以上,这个温度与常温相差较大,灯丝为钨丝,其电阻会随着温度的升高而增大。所以灯丝功率与电压并非成正比关系。

答案： 实验28　测量小灯泡的电功率
实验梳理
3.
(3)额定电压
(6)略
4.
(1)小于 较暗
(2)正常发光
(3)大于 较亮
