《2024年孟建平单元测试九年级科学全一册华师大版》

23. 某家用电器正常工作时的电流为4安,此用电器可能是 ( )
A. 日光灯
B. 空调
C. 电冰箱
D. 电风扇

答案： B

24. 在图中,导体A、B是由同种材料做成的,A和B等长,但A比B的横截面积大,当S闭合后,在相同时间内,下列叙述正确的是 ( )

A. 电流通过A、B所做的功是$W_{A}＞W_{B}$
B. 电流通过A、B所做的功是$W_{A}＜W_{B}$
C. 电流通过A、B所做的功是$W_{A}=W_{B}$
D. 无法比较电流通过A、B时做功的大小

答案： B 解析:由题可知，A的电阻小于B的电阻，而两个电阻是串联的，因此电流相等，因此B的电功率更大，电流通过B所做的功更多。【名师点评】本题考查影响电阻大小的因素以及影响电功大小的因素，结合已学知识进行解答。

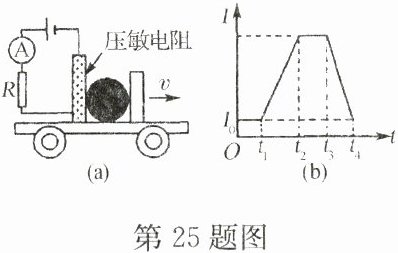

25. 小敏利用“压敏电阻的阻值随所受压力的增大而减小”的性质,设计了判断物体运动状态的装置。其工作原理如图(a)所示,电源、电流表、定值电阻和压敏电阻由导线连接成一个串联电路,压敏电阻和一块挡板固定在绝缘小车上,中间放置一个可活动的绝缘球,压敏电阻不受力时,电流表示数为零,小车运动状态变化会引起电流表示数变化。如图(b)所示是某次小车向右做直线运动时电流随时间变化图象。下列有关该次小车运动状态的判断正确的是 ( )

A. 0到$t_{1}$时间内,小车速度变大
B. $t_{1}$到$t_{2}$时间内,小车速度不变
C. $t_{2}$到$t_{3}$时间内,小车速度变大
D. $t_{3}$到$t_{4}$时间内,小车速度变小

答案： C 解析:t₁～t₂时间内，小车的速度变大，t₂～t₃时间内，小车的速度均匀增加。

26. 大量实验证明:电流通过导体产生的热量,跟________________成正比,跟导体的_______成正比,跟通电的________成正比,这个规律叫做________,用公式表示是________________,这四个量的单位依次是:________、________、________、________。

答案： 电流平方 电阻 时间 焦耳定律 Q = I²Rt 焦耳 安培 欧姆 秒

27. 家庭电路的电压是_______V;家庭电路中各用电器的连接都是采用_______联。造成家庭电路中电流过大的原因:一是用电器的总功率过大;二是________。

答案： 220 并 短路

28. 保险丝是_______联在电路中的,当电路中电流过大时能________________起保护电路和电器的作用。

答案： 串 自动熔断

29. 一台“220 V 110 W”的冰箱,在额定电压下使用,通过它的电流强度是_______A;若这个冰箱累计工作8 h,用电_______度。

答案： 0.5 0.88

30. 现在有一种“手机自生能”技术。手机上装有特制电池,上下摇晃手机即可产生电能。这种装置实质是将_______能转化为电能。如果将手机上下摇动一次,相当于将200 g的物体举高10 cm。由此可知,每摇一次可以获得的电能为_______J。若每秒摇动两次,则摇动手机的功率为_______W。

答案： 机械 0.196(或0.2) 0.392(或0.4)

31. 如图所示电路,电源电压不变,$R_{1}$、$R_{2}$的阻值分别为10 $\Omega$和20 $\Omega$。闭合$S_{1}$、断开$S_{2}$时,电流表的示数为0.3 A;当同时闭合$S_{1}$、$S_{2}$时,电压表的示数为_______V,电路消耗的总功率为_______W。

答案： 3 1.35

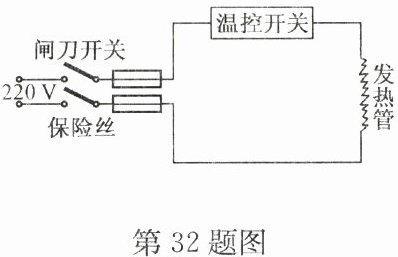

32. 如图所示是家用电热水器的简化电路图,当闭合闸刀开关后,发现热水器发热管不发热,造成该现象的原因有多种可能,请写出其中的三种：
(1)________________。(2)________________。(3)________________。

答案：
(1)停电
(2)保险丝熔断
(3)温控开关损坏
(4)发热管的电热丝损坏等(写出三种即可)

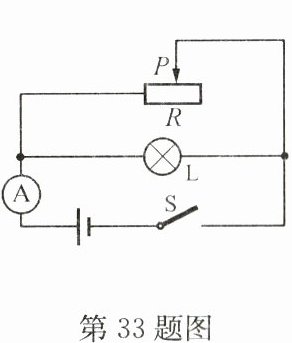

33. 如图所示电路中,电源电压保持不变,当滑动变阻器的滑片P由中点向右端移动的过程中,电流表的示数将_______,灯泡L消耗的电功率将_______,变阻器R上消耗的电功率将_______。(填“变大”“变小”或“不变”)

答案： 变小 不变 变小

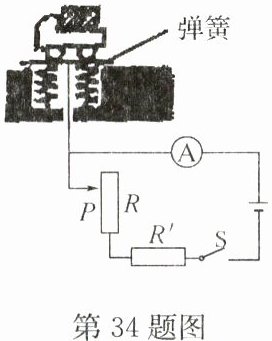

34. 如图是大型电子地磅秤的电路图(电源电压恒定),当称物体的物重时,滑动变阻器R的滑片P会向下端滑动。当被称物体的物重为$G_{1}$时,电流表的示数为$I_{1}$。被称物体的物重为$G_{2}$时,电流表的示数为$I_{2}$。若$I_{1}＜I_{2}$,则$G_{1}$_______$G_{2}$。(填“＜”“＞”或“=”)

答案： ＜

三、实验探究题(共10分)

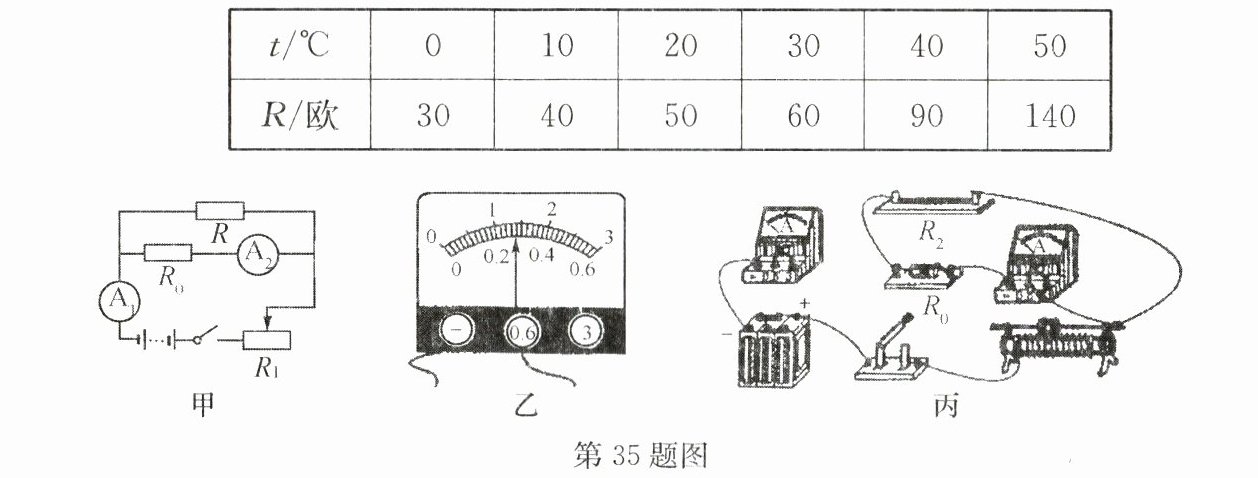

35. 某校同学为了探究金属热电阻的阻值与温度的关系,他们选择了蓄电池、两只电流表$A_{1}$和$A_{2}$(大量程均为0～3安)、滑动变阻器$R_{1}$、定值电阻$R_{0}=30$欧、控温装置、开关等器材,设计了图甲所示的电路并进行了有关实验,所得数据见下表:

(1)根据图甲的电路图进行实物线路连接(控温装置未画出),现在还有一条导线没有连接,在图丙中,请你用钢笔或铅笔画线代替导线把它连上。
(2)某次实验中电流表$A_{1}$的示数如图乙所示,则读数为_______安。
(3)分析表中数据,可以得出金属热电阻的阻值随温度的升高而_______(填“减小”“增大”或“不变”)。
(4)实验过程中,在某一温度下,电流表$A_{1}$的读数为0.26安,电流表$A_{2}$的读数为0.18安,此时金属热电阻的阻值为_______欧。
(5)若在实验过程中,由于某一个电阻发生故障造成电流表$A_{1}$有示数、电流表$A_{2}$无示数,则发生的故障可能是________________。

答案：
(1)略
(2)0.28
(3)增大
(4)67.5
(5)R₀断路(合理即可)
