12. 如图是电能表上的一些信息,请选出与科学意义不相符的是 ( )

A. $kW\cdot h$:表示电能表上的数字以千瓦时为单位
B. 512.8:表示该月该电能表消耗的电功率为512.8 $kW\cdot h$
C. 600 r/kW·h:表示电路每消耗1千瓦时的电能,电能表的转盘转过600转
D. 10(20) A:表示该电能表的标定电流为10 A,短时间内允许通过的最大电流为20 A

答案： B 解析:512.8表示的是电路中消耗的总的电能为512.8kW·h。

13. 如图所示的电路中,电源电压不变,闭合开关S后,灯$L_{1}$、$L_{2}$都发光,一段时间后,其中一灯突然熄灭,而电流表、电压表的示数都不变,则产生这一现象的原因是 ( )

A. 灯$L_{1}$短路
B. 灯$L_{2}$短路
C. 灯$L_{1}$断路
D. 灯$L_{2}$断路

答案： D 解析:电流表和电压表均有示数，两灯泡并联，说明L₁所在的支路没有故障，L₂不可能是短路，说明L₂断路。

14. 为了使照明电路安全用电,下面说法错误的是 ( )
A. 应选择额定电流等于或稍大于电路最大正常工作电流的保险丝
B. 安装闸刀开关时,必须使电源线连在静触头上,而静触头一定要在上边,切不可倒装
C. 灯座的一头直接接零线,另一头接开关,开关的另一头接火线
D. 插座,特别是准备接大功率用电器的插座,常在通插座的火线和零线上各装一根保险丝

答案： D 解析:电路中的保险丝都是连接在火线上的，并不会在零线上接保险丝，这是为了保持零线的导通，如用电器外壳漏电，电流可以通过零线流出，防止触电事故的发生。

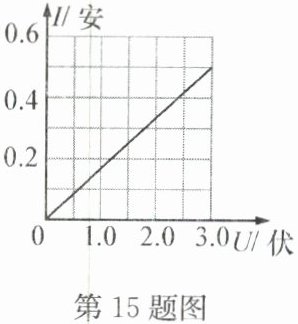

15. 如图表示了通过某导体的电流与其两端电压的关系。由图中信息可知 ( )

A. 导体的电阻为6欧
B. 导体的电阻为1.5欧
C. 导体的电阻随导体两端电压的增大而增大
D. 导体两端电压为0时,导体的电阻也为0

答案： A 解析:根据欧姆定律可得导体的电阻为6欧;导体电阻由导体的材料、长度、横截面积决定，不会随电压的改变而改变。

16. 在课本测定小灯泡电功率的实验中,把标有“2.5 V”的灯泡L与滑动变阻器R串联后接在电压是5 V的电源上,调节滑动变阻器,使灯泡正常发光,测得功率为0.5 W。则以下说法不正确的是 ( )
A. 电流表读数为0.2 A,变阻器两端电压为5 V
B. 滑动变阻器连入电路的电阻$R = 12.5\ \Omega$
C. 相等时间内,电流对L和R所做的电功相等
D. 灯泡L和滑动变阻器R的总功率$P_{总}=1\ W$

答案： A 解析:串联电路分电压，因此灯泡两端是2.5V的电压，那么变阻器两端电压就是2.5V。

17. 把“220 V 20 W”和“220 V 40 W”的两只灯泡串联起来接在220 V的电路中,结果这两只灯泡都不能正常发光,这是因为 ( )
A. 每只灯泡的额定功率都变小了
B. 每只灯泡的额定电压都变小了
C. 电路电压是220 V,而不是440 V
D. 电压无论多大,也不能使两灯同时正常发光

答案： D 解析:两灯泡的额定电压和额定功率都没有变化，串联的连接方式使它们两端的电压都小于220V，无法正常工作，并且由于两只灯泡的电阻并不相同，无论如何调整电压，都不能使两灯泡等电压。

18. 如图所示,电源电压保持不变。闭合开关S,在滑动变阻器的滑片由中点向右移动的过程中,下列说法错误的是 ( )

A. 灯泡L的亮度不变
B. 电流表$A_{1}$示数变大
C. 电流表$A_{2}$示数变小
D. 电压表V示数不变

答案： B 解析:由电路可知，变阻器和电灯是并联关系，电压表测量的是电源两端电压，因此始终保持不变，A₁测量的是变阻器所在支路电流，此时电压不变，电阻增大，电流减小;A₂测量的是总电流，变阻器支路电流减小，灯泡支路电流不变，总电流减小。

19. 电灯亮度决定于电灯的 ( )
A. 所做的功多少
B. 产生的热量多少
C. 实际功率
D. 额定功率

答案： C 解析:电灯的亮度决定于电灯的实际功率。实际功率＞额定功率时，灯泡较亮;实际功率＝额定功率时，灯泡正常发光;实际功率＜额定功率时，灯泡较暗。

20. 现有两只小灯泡,上面分别标有“6 V 1.2 W”和“12 V 6 W”的字样。如果把这两只灯泡串联起来,为了使其中的一只灯泡持续正常发光,那么加在串联电路两端的电压应该是 ( )
A. 9.4 V
B. 10.8 V
C. 18 V
D. 27 V

答案： B 解析:由两灯的标志可以求出两灯的额定电流，需要持续正常发光，则应取较小的值作为实际电流，再根据两灯标志求出总电阻，利用欧姆定律求得结果。

21. 关于直流发电机,下列说法正确的是 ( )
A. 直流发电机线圈产生交流电,对外输送交流电
B. 直流发电机线圈产生交流电,对外输送直流电
C. 直流发电机线圈产生直流电,对外输送直流电
D. 直流发电机线圈产生直流电,对外输送交流电

答案： B

22. 在如图所示的电路中,电源电压恒定,$R_{1}$为一定值电阻,$R_{2}$为滑动变阻器。开关S闭合后,当滑动变阻器的滑片P在a、b之间滑动的过程中,电压表的示数最大为4 V,电阻$R_{1}$的电功率变化范围是0.8～7.2 W,则P从a端滑至b端的过程中,电流表的示数 ( )

A. 从1.8 A变化至0.2 A
B. 从0.4 A变化至1.2 A
C. 从1.2 A变化至0.4 A
D. 从0.2 A变化至1.8 A

答案： C
