《2025年课堂作业武汉出版社八年级物理下册人教版》

5. 如图,重10N的小球在空中飞行，在图中画出它所受重力的示意图。
　　![img id=第5题图]

答案：

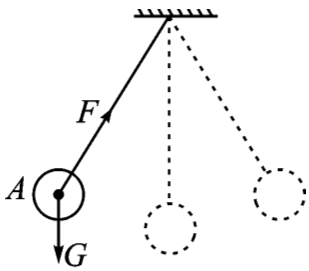

6. 如图,画出摆球到达A点的受力示意图。
　　![img id=第6题图]

答案：

7. 如图,有一个小球用细绳挂在竖直光滑的墙壁上。请在图中画出小球所受到的所有力的示意图。
　　![img id=第7题图]

答案：

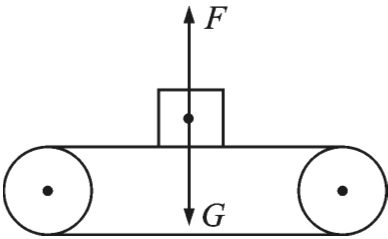

8. 在自动化生产线上，常用传送带传送工件。如图，一个工件与传送带一起以1m/s的速度水平向左匀速运动,不计空气阻力,请在图中画出该工件受力的示意图。
　　![img id=第8题图]

答案：

9. 如图,杯子静置在斜面上，请你画出杯子所受支持力的示意图。
　　![img id=第9题图]

答案：

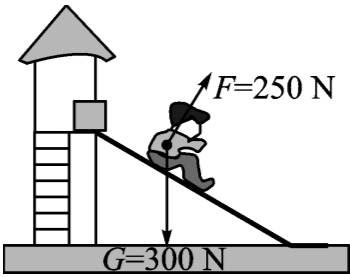

10. 如图，质量为30kg的小明从滑道滑下,受到滑道对他的弹力大小为250N,弹力的方向斜向上且与滑道垂直，请画出小明受到的重力和弹力的示意图。(g取10N/kg)
　　![img id=第10题图]

答案：

11. 如图,两人打夯时将夯拉起到最高处的瞬间,请在图中画出此时夯的受力示意图。
　　![img id=第11题图]

答案：

12. 如图,水平面上有一辆小车,在A点受到向右上方与水平方向成30°角的拉力作用,并使其向右运动。已知该拉力大小为100N,请画出这个拉力的示意图。
　　![img id=第12题图]

答案：
