《2025年育才金典八年级物理上册教科版》

7. 如图7所示,一束光沿AO射向水面,方向保持不变,反射光线在水平光屏EF上形成光点Q;打开水阀K,水流出,水位下降,光点在光屏上移动。当光点移动了20 cm时,容器中的水位下降（B）

A.20 cm
B.10 cm
C.10$\sqrt{2}$cm
D.5$\sqrt{2}$cm

答案： B

8. 当人在穿衣镜前照镜子时,人的左右部位跟像的左右部位对换,而人的上下部位跟像的上下部位保持一致。这是因为（B）

A.对镜面而言,人和像在上下方向上对称,在左右方向上不对称
B.人判断上下用了同一参照物,而判断左右用了不同的参照物
C.人体结构左右对称,而上下不对称
D.人眼有错觉

答案： B

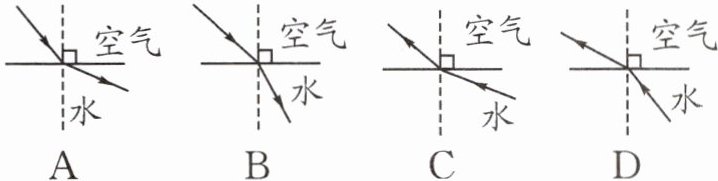

9. 如图8所示,将一根筷子放在盛有水的碗中,可以观察到水中的筷子好像折断了。下列光路图中,能正确反映这一现象的是（D）

答案： D

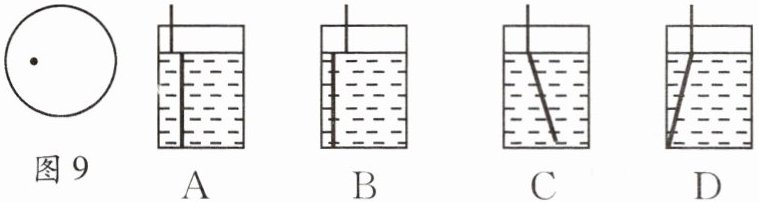

10. 一个圆柱形的烧杯内装有水,将一根木棍竖直插入其中,位置比圆心偏左一些(俯视图如图9)。侧面观察,下列图像能正确反映所看到的情景的是（B）

答案： B

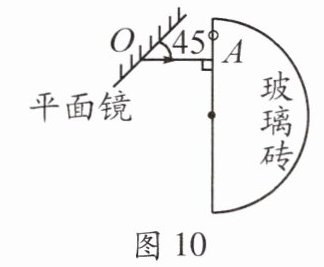

11. 如图10所示,平面镜与水平方向成45°角,OA是光线经过平面镜反射后的反射光线,请画出OA对应的入射光线,并将光线OA穿过半圆形玻璃砖后的光路补充完整。

答案： 1. 过点O作垂直于平面镜的法线ON；
2. 在法线ON左侧，根据反射角等于入射角（均为45°），画出入射光线AO'；
3. 光线OA从空气斜射入玻璃砖平面：
过入射点作法线（垂直于玻璃砖平面）；
折射角小于入射角，画出折射光线AB；
4. 光线AB在玻璃砖内沿直线传播至弧形面；
5. 光线AB垂直于弧形面（沿半径方向）射出，不改变方向，画出最终出射光线。
（注：此处假设光线在玻璃砖内传播路径垂直于弧形面射出，实际作图需根据具体角度确定）

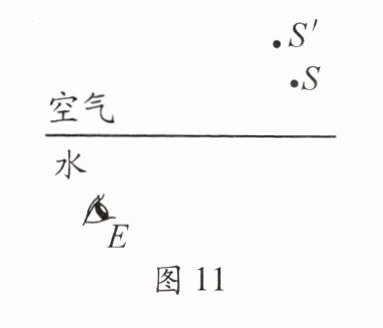

12. 如图11所示,在平静的湖边有一盏路灯S,潜水员在水下E处看到路灯的像为S'。
(1)请画出水下E处的潜水员看到路灯S的入射光线;
(2)请根据平面镜成像特点画出路灯S通过水面所成的像A。

答案： （1）连接E、S'交水面于点O，连接S、O，SO即为入射光线。
（2）过S作水面的垂线，在水面下方截取与S到水面距离相等的点A，A即为路灯S通过水面所成的像。
