《2025年育才金典九年级物理全一册教科版》

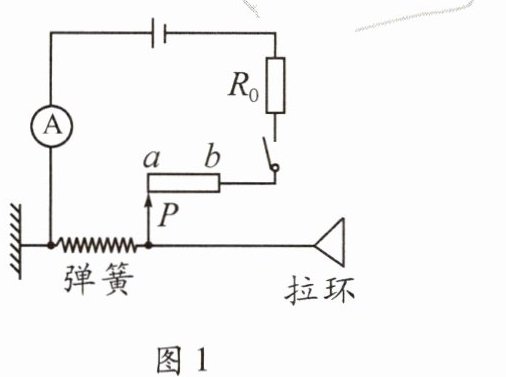

1.(2023·长春)如图1所示是电子拉力计的原理图。硬质弹簧右端和金属滑片P被固定在一起,R₀为定值电阻,ab是一根长为40 cm的均匀电阻丝,阻值Rₐb= 40 Ω,电流表的量程为0~0.6 A。不拉拉环时,金属滑片P刚好处于a端,闭合开关,电流表的示数为0.1 A。已知该弹簧所受拉力每增大20 N,弹簧长度增加1 cm。(弹簧的电阻不计,P与Rₐb间的摩擦不计,实验中弹簧始终在弹性限度内)

(1)当施加500 N的拉力时,电流表的示数为0.2 A,则R₀的阻值为10Ω。
(2)若将电流表的刻度盘改装成拉力计的刻度盘,则拉力计的刻度不均匀(填“均匀”或“不均匀”)。

答案： 10 不均匀

1.(2023·长春)如图1所示是电子拉力计的原理图。硬质弹簧右端和金属滑片P被固定在一起,R₀为定值电阻,ab是一根长为40 cm的均匀电阻丝,阻值Rₐb= 40 Ω,电流表的量程为0~0.6 A。不拉拉环时,金属滑片P刚好处于a端,闭合开关,电流表的示数为0.1 A。已知该弹簧所受拉力每增大20 N,弹簧长度增加1 cm。(弹簧的电阻不计,P与Rₐb间的摩擦不计,实验中弹簧始终在弹性限度内)

(1)当施加500 N的拉力时,电流表的示数为0.2 A,则R₀的阻值为10Ω。
(2)若将电流表的刻度盘改装成拉力计的刻度盘,则拉力计的刻度不均匀(填“均匀”或“不均匀”)。

答案： 10 不均匀

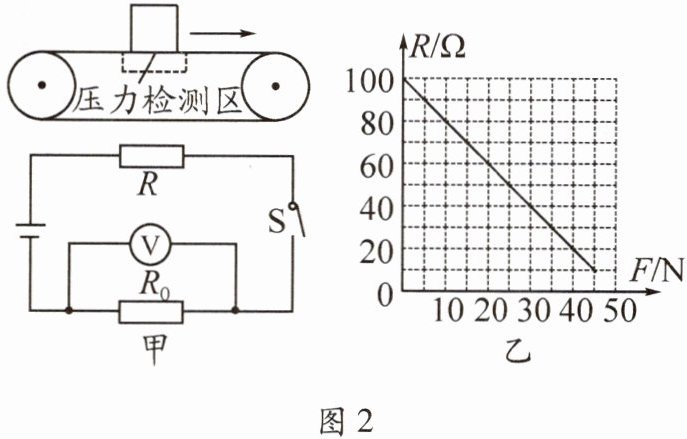

2.在课外活动中,同学们设计了一种物品自动筛选器,可将质量小于一定标准的物品自动剔除,其原理如图2甲所示:放在水平轻质传送带上的物品,经过装有压敏电阻R的检测区时,使R的阻值发生变化,其阻值随压力F变化的关系如图2乙所示。已知电源电压为12 V,R₀为定值电阻,当电路中电压表的示数小于2.4 V时,机械装置启动,将质量不达标的物品推出传送带,从而实现自动筛选。(g取10 N/kg)

(1)当检测区上没有物品时,电压表的示数为2 V,则R₀的阻值为多少?
(2)当质量为3 kg的物体在传送带上时,电压表的示数是多少?
(3)电路中的电池使用一段时间后,电源电压会降低,则能通过检测区物品的最小质量将增大(填“增大”或“减小”)。
答案:(1)20 Ω;
(2)4 V;
(3)增大。

答案： 增大
(1)20 Ω;
(2)4 V;
(3)增大。

2.在课外活动中,同学们设计了一种物品自动筛选器,可将质量小于一定标准的物品自动剔除,其原理如图2甲所示:放在水平轻质传送带上的物品,经过装有压敏电阻R的检测区时,使R的阻值发生变化,其阻值随压力F变化的关系如图2乙所示。已知电源电压为12 V,R₀为定值电阻,当电路中电压表的示数小于2.4 V时,机械装置启动,将质量不达标的物品推出传送带,从而实现自动筛选。(g取10 N/kg)

(1)当检测区上没有物品时,电压表的示数为2 V,则R₀的阻值为多少?
(2)当质量为3 kg的物体在传送带上时,电压表的示数是多少?
(3)电路中的电池使用一段时间后,电源电压会降低,则能通过检测区物品的最小质量将增大(填“增大”或“减小”)。
答案:(1)20 Ω;
(2)4 V;
(3)增大。

答案： 增大
(1)20 Ω;
(2)4 V;
(3)增大。

3.(2023·杭州)小滨和小江所在的科技小组分别设计了一种测量托盘所受压力的压力测量仪。如图3所示,甲、乙两装置所用的器材与规格完全相同。压力表由电压表改装而成$,R_1$为10 Ω的定值电阻$,R_2$为滑动变阻器,其最大值为20 Ω,金属指针OP可在金属杆AB上滑动,且与它接触良好,金属指针和金属杆电阻忽略不计。M为弹簧,在弹性限度内它缩短的长度与它所受的压力大小成正比。当托盘所受压力为零时,P恰好位于$R_2$的最上端;当托盘所受的压力为60 N时,P恰好位于$R_2$的最下端,此时弹簧的形变仍在弹性限度内。
(1)甲装置中,当P位于$R_2$的最下端时,电压表的示数为4 V,则电源电压是多少?

(2)甲装置中,压力为30 N时的刻度位置标在电压表盘多少V的刻度线上?
(3)甲、乙两种装置中,压力表的刻度均匀的是____。
答案:(1)6 V;

(2)3 V;
(3)乙。

答案：

(1)6 V;

(2)3 V;
(3)乙。

3.(2023·杭州)小滨和小江所在的科技小组分别设计了一种测量托盘所受压力的压力测量仪。如图3所示,甲、乙两装置所用的器材与规格完全相同。压力表由电压表改装而成$,R_1$为10 Ω的定值电阻$,R_2$为滑动变阻器,其最大值为20 Ω,金属指针OP可在金属杆AB上滑动,且与它接触良好,金属指针和金属杆电阻忽略不计。M为弹簧,在弹性限度内它缩短的长度与它所受的压力大小成正比。当托盘所受压力为零时,P恰好位于$R_2$的最上端;当托盘所受的压力为60 N时,P恰好位于$R_2$的最下端,此时弹簧的形变仍在弹性限度内。
(1)甲装置中,当P位于$R_2$的最下端时,电压表的示数为4 V,则电源电压是多少?

(2)甲装置中,压力为30 N时的刻度位置标在电压表盘多少V的刻度线上?
(3)甲、乙两种装置中,压力表的刻度均匀的是____。
答案:(1)6 V;

(2)3 V;
(3)乙。

答案：

(1)6 V;

(2)3 V;
(3)乙。
