《2025年育才金典九年级物理全一册教科版》

第二节 电压
第一课时 电压及其测量
知识导航
1. 电压能推动电荷定向流动,是电路中形成电流的原因；电源是提供电压的装置。
2. 电压的国际单位为伏特,简称伏,符号为V。电压的其他常用单位有kV、mV和μV。
3. 常见电压值：一节新干电池的电压为1.5V；一般蓄电池的电压为2V；家庭电路的电压为220V。

4. 电压表的使用规则
(1)电压表应并联在电路中；
(2)应使电流从电压表的“+”接线柱流进,从“-”接线柱流出；
(3)无法估计被测电压时,用试触法选择电压表的量程；
(4)电压表能(填“能”或“不能”)直接接在电源的两极间,此时电压表的示数就是电源电压。
A卷 夯实基础
一、填空题

答案： 电流 电源 伏特 伏 V kV mV μV 1.5 2 220 并 “+” “-” 能 电源电压

1. 完成下列单位换算：
$(1)220 V = 0.22kV = $2.2×10^5$mV；$
$(2)0.5 μV = $5×10⁻^4$mV = $5×10⁻^7$V。$

答案： 0.22 $2.2×10^5$ $5×10⁻^4$ $5×10⁻^7$

2. 用电压表测某段电路的电压时,应将电压表并联(填“串联”或“并联”)在该电路的两端,被测电压不能(填“能”或“不能”)超过电压表的量程。

答案： 并联 不能

3. 一电压表的指针如图1所示,若选用的是小量程,则电压表的示数是2.5V；若选用的是大量程,则电压表的示数是12.5V。

答案： 2.5 12.5

4. (2023·衡阳)如图2所示的电路$,L_1$与$L_2$的连接方式为串联(填“串联”或“并联”),电压表测量的是$$L_1$($填$“L_1”“L_2”$或“电源”)两端的电压,通过$L_1$的电流方向从A到B(填“A到B”或“B到A”)。

答案： 串联 $L_1$ A到B

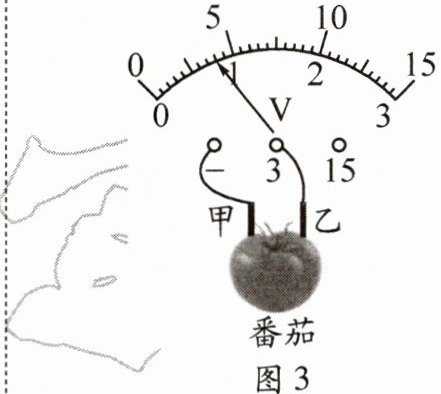

5. (2023·漳州)在一个番茄上相隔一定距离分别插入锌、铜金属片,可做成“番茄电池”,让“番茄电池”与已调零的电压表相连,指针偏转情况如图3所示。由此可知,甲片是“番茄电池”的负极,“番茄电池”两端的电压为0.8V。

答案： 负 0.8

6. 如图4所示,甲、乙是测量电压或电流的仪表。为了使小灯泡串联,且$L_1$和$L_2$都能发光,开关S应断开(填“断开”或“闭合”),甲是电流表,乙是电压表。(均填“电流”或“电压”)

答案： 断开 电流 电压

7. (2023·潮州)我国的5G技术世界领先,5G最大的优势是它的网络连接速度非常快,下行速率达到1.4Gbps。在我国,5G智能手机的电池电压最接近(D)

A.220 V
B.110 V
C.36 V
D.4 V

答案： D

8. 下列说法正确的是(C)

A.不同的电源提供的电压是相同的
B.只要有电压,就一定有电流
C.电压是使自由电荷定向移动形成电流的原因
D.电压是使自由电荷定向移动的一种压力

答案： C
