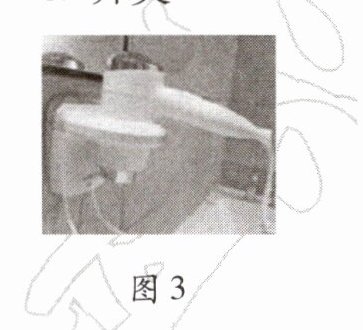

8. (2023·佛山)如图3所示是宾馆里的某种电吹风机。不用时,将它插入套筒,按钮收缩,吹风机不工作;使用时拔出它,按钮伸出,吹风机工作。该按钮相当于电路中的 ( C )

A.电源
B.用电器
C.开关


D.导线

答案： C

9. (2023·厦门)近年来,随着电池技术的不断发展和电池成本的降低,新能源汽车的续航得到大幅度提升。如图4所示是一辆正在用充电桩充电的新能源汽车,充电电路中的用电器是 ( B )

A.汽车发动机
B.汽车电池
C.导线
D.充电桩

答案： B

10. 在连接电路的过程中,下列说法错误的是 ( C )

A.按电路图连接电路时,应该断开开关
B.在电路连接完成后,还要仔细检查,确认电路连接无误后,再闭合开关
C.开关必须接在靠近电源正极的地方
D.绝不允许不经过任何用电器,用导线直接将电源的正、负极连起来

答案： C

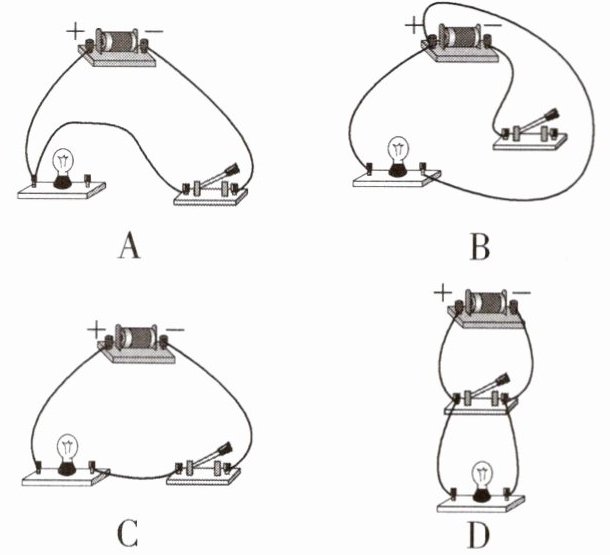

11. (2022·重庆)下列实物电路中,当开关闭合时,小灯泡能发光的是 ( C )

答案： C

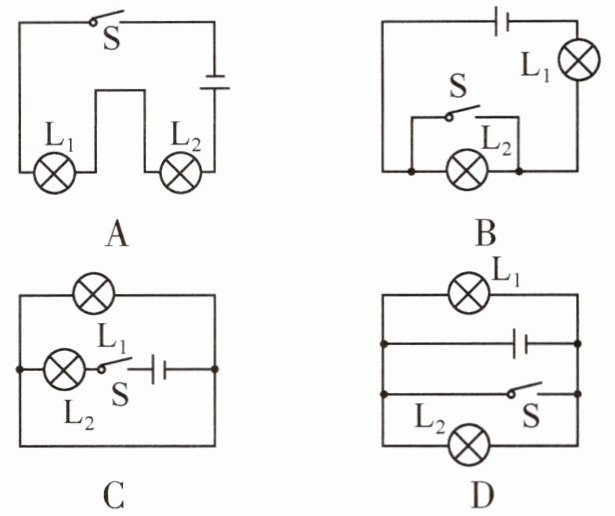

12. 下列电路中,开关S闭合后会发生电源短路的是 ( D )

答案： D

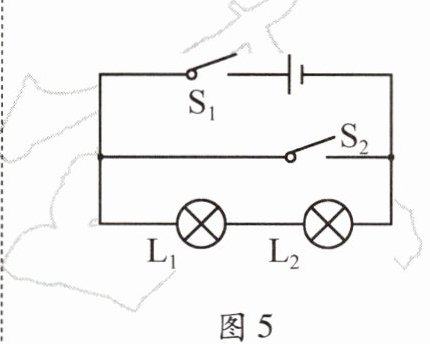

13. 关于如图5所示的电路图,下列说法不正确的是 ( D )

A.只闭合开关$S_1,$电路通路
B.同时闭合开关$S_1、$$S_2,$电路短路
C.只闭合开关$S_2,$电路开路
D.开关$S_1、$$S_2$都闭合时,只有一个灯亮

答案： D

14. (2023·古浪)关于如图6所示的电路,下列说法错误的是 ( B )

A.当断开$S_1,$闭合$S_2$时,电路处于断路状态
B.当闭合$S_1,$断开$S_2$时$,L_1$发光$,L_2$不会发光
C.当闭合$S_1、$$S_2$时,只有$L_1$会发光
D..只闭合$S_1,$发现$L_1$和$L_2$都不发光,则可能是$L_2$断路

答案： B

15.(2022·菏泽)根据如图7所示的电路图,请用笔画线代替导线把实物连接成电路。
_____

答案： 答案图
