《2025年育才金典九年级物理全一册教科版》

7.(2022·杭州)如图7所示,小丽利用电流表和滑动变阻器测量定值电阻R₀的大小,电源电压恒定,滑动变阻器的最大阻值为20Ω。闭合开关S,当将滑动变阻器的滑片P移到中点时,电流表的示数为0.3A;当将滑动变阻器的滑片P移到最右端时,电流表的示数为0.2A。由此可得,定值电阻R₀的阻值= 10Ω,电源电压为6V。

答案： 10 6

7.(2022·杭州)如图7所示,小丽利用电流表和滑动变阻器测量定值电阻R₀的大小,电源电压恒定,滑动变阻器的最大阻值为20Ω。闭合开关S,当将滑动变阻器的滑片P移到中点时,电流表的示数为0.3A;当将滑动变阻器的滑片P移到最右端时,电流表的示数为0.2A。由此可得,定值电阻R₀的阻值= 10Ω,电源电压为6V。

答案： 10 6

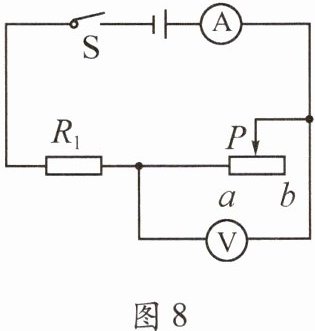

8.(2023·长沙)如图8所示,电源电压保持不变,闭合开关S,移动滑片P改变滑动变阻器接入电路的阻值,使电压表的示数从6V变化到9V,同时观察到电流表的示数从2A变化到1A。由此可得,定值电阻$R_1$阻值和电源电压分别为 (A)

答案： A

8.(2023·长沙)如图8所示,电源电压保持不变,闭合开关S,移动滑片P改变滑动变阻器接入电路的阻值,使电压表的示数从6V变化到9V,同时观察到电流表的示数从2A变化到1A。由此可得,定值电阻$R_1$阻值和电源电压分别为 (A)

答案： A

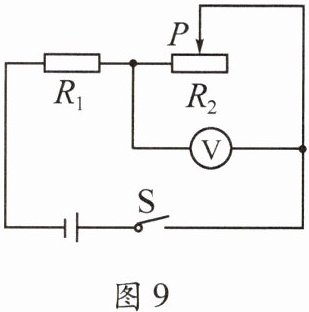

9.(2023·柳州)如图9所示,电源电压保持不变$,R_1= 20Ω。$闭合开关S,当滑动变阻器$R_2$的滑片P处于中点时,电压表的示数为6V;当将滑动变阻器的滑片P移到最右端时,电压表的示数为8V。(1)滑动变阻器的最大阻值为多少?(2)电源电压为多少?_____

答案：
答案:
(1)40 Ω;
(2)12 V。

9.(2023·柳州)如图9所示,电源电压保持不变$,R_1= 20Ω。$闭合开关S,当滑动变阻器$R_2$的滑片P处于中点时,电压表的示数为6V;当将滑动变阻器的滑片P移到最右端时,电压表的示数为8V。(1)滑动变阻器的最大阻值为多少?(2)电源电压为多少?_____

答案：
答案:
(1)40 Ω;
(2)12 V。

10.(2022·宿迁)如图10甲所示,电源电压保持不变,闭合开关,在将滑动变阻器的滑片P从b端移到a端的过程中,电压表的示数U与电流表示数I的变化关系如图10乙所示。下列说法正确的是 (B)

答案： B

10.(2022·宿迁)如图10甲所示,电源电压保持不变,闭合开关,在将滑动变阻器的滑片P从b端移到a端的过程中,电压表的示数U与电流表示数I的变化关系如图10乙所示。下列说法正确的是 (B)

答案： B
