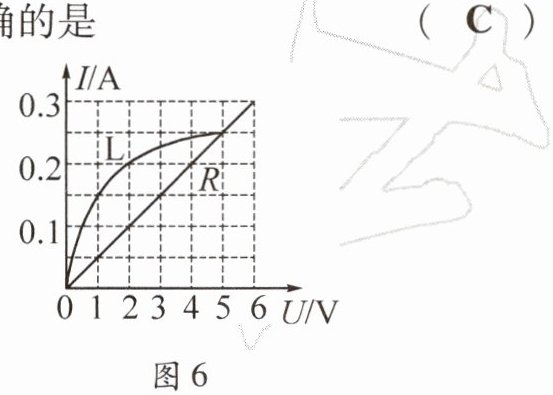

6.(2023·西宁)如图6所示是小灯泡L和定值电阻R的I-U图象。由图象可知,下列说法正确的是(

A.R的电阻为5 Ω
B.小灯泡的电阻随温度的升高而减小
C.只将L与R并联在电压为2 V的电路中,干路中的电流为0.3 A
D.只将L与R串联在电流为0.2 A的电路中,总功率为0.4 W
C
)A.R的电阻为5 Ω
B.小灯泡的电阻随温度的升高而减小
C.只将L与R并联在电压为2 V的电路中,干路中的电流为0.3 A
D.只将L与R串联在电流为0.2 A的电路中,总功率为0.4 W
答案:
C
6.(2023·西宁)如图6所示是小灯泡L和定值电阻R的I-U图象。由图象可知,下列说法正确的是(

A.R的电阻为5 Ω
B.小灯泡的电阻随温度的升高而减小
C.只将L与R并联在电压为2 V的电路中,干路中的电流为0.3 A
D.只将L与R串联在电流为0.2 A的电路中,总功率为0.4 W
C
)A.R的电阻为5 Ω
B.小灯泡的电阻随温度的升高而减小
C.只将L与R并联在电压为2 V的电路中,干路中的电流为0.3 A
D.只将L与R串联在电流为0.2 A的电路中,总功率为0.4 W
答案:
C

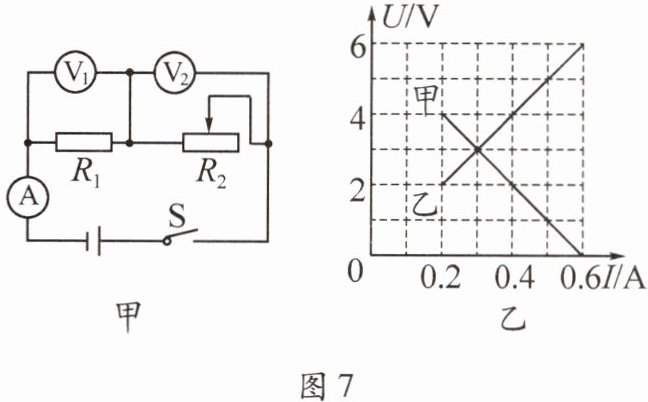

7.如图7甲所示的电路,电源电压保持不变,闭合开关S,在将滑动变阻器连入电路的阻值从最大调节到最小的过程中,两个电阻的U-I关系图象如图7乙所示。下列判断不正确的是(
A. 电源电压为6 V
B. 定值电阻$R_1$的阻值为20 Ω
C. 滑动变阻器$R_2$的阻值变化范围为0~20 Ω
D. 电路消耗的总功率变化范围为1.2~3.6 W
B
)B. 定值电阻$R_1$的阻值为20 Ω
C. 滑动变阻器$R_2$的阻值变化范围为0~20 Ω
D. 电路消耗的总功率变化范围为1.2~3.6 W
答案:
B
7.如图7甲所示的电路,电源电压保持不变,闭合开关S,在将滑动变阻器连入电路的阻值从最大调节到最小的过程中,两个电阻的U-I关系图象如图7乙所示。下列判断不正确的是(
A. 电源电压为6 V
B. 定值电阻$R_1$的阻值为20 Ω
C. 滑动变阻器$R_2$的阻值变化范围为0~20 Ω
D. 电路消耗的总功率变化范围为1.2~3.6 W
B
)B. 定值电阻$R_1$的阻值为20 Ω
C. 滑动变阻器$R_2$的阻值变化范围为0~20 Ω
D. 电路消耗的总功率变化范围为1.2~3.6 W
答案:
B
8.(2023·海南)如图8甲所示的电路,电源电压保持不变,灯泡L上标有“6 V 0.3 A”的字样,滑动变阻器R上标有“20 Ω 2 A”的字样,电路工作时不考虑灯丝电阻变化,并保证电路安全。只闭合开关S时,电路的最小总功率为$P_1;$开关S、$S_1、$$S_2$均闭合时,电路的最小总功率为$P_2。$在这两种情况下,移动滑动变阻器的滑片,得到电流表的示数I随滑动变阻器阻值R变化的关系图象如图8乙所示。则电源电压$U=
图8
]
6
V,P_1:P_2= 1:4
。$]
答案:
6 1:4
8.(2023·海南)如图8甲所示的电路,电源电压保持不变,灯泡L上标有“6 V 0.3 A”的字样,滑动变阻器R上标有“20 Ω 2 A”的字样,电路工作时不考虑灯丝电阻变化,并保证电路安全。只闭合开关S时,电路的最小总功率为$P_1;$开关S、$S_1、$$S_2$均闭合时,电路的最小总功率为$P_2。$在这两种情况下,移动滑动变阻器的滑片,得到电流表的示数I随滑动变阻器阻值R变化的关系图象如图8乙所示。则电源电压$U=
图8
]
6
V,P_1:P_2= 1:4
。$]
答案:
6 1:4
9.(多选)某同学设计了如图9甲所示的电路,假设滑动变阻器的阻值随长度均匀变化。闭合开关,将滑动变阻器的滑片P从最右端向左移动,测量滑片P到最右端的距离x,同时观察电压表、电流表的示数,记录数据并绘制图象。电压表的示数U与x的关系如图9乙所示,电流表的示数I与x的关系如图9丙所示。下列说法正确的是(
图9
A.滑动变阻器出现了断路故障,且断点位置在x= 10 cm处。
B.通过计算可知,R₀的阻值为5 Ω
C.当将滑动变阻器的滑片移到最左端时,x= 16.25 cm
D.若电流表的量程为0~3 A,则此电路的最大功率可达12.6 W
BC
)A.滑动变阻器出现了断路故障,且断点位置在x= 10 cm处。
B.通过计算可知,R₀的阻值为5 Ω
C.当将滑动变阻器的滑片移到最左端时,x= 16.25 cm
D.若电流表的量程为0~3 A,则此电路的最大功率可达12.6 W
答案:
BC
9.(多选)某同学设计了如图9甲所示的电路,假设滑动变阻器的阻值随长度均匀变化。闭合开关,将滑动变阻器的滑片P从最右端向左移动,测量滑片P到最右端的距离x,同时观察电压表、电流表的示数,记录数据并绘制图象。电压表的示数U与x的关系如图9乙所示,电流表的示数I与x的关系如图9丙所示。下列说法正确的是(
图9
A.滑动变阻器出现了断路故障,且断点位置在x= 10 cm处。
B.通过计算可知,R₀的阻值为5 Ω
C.当将滑动变阻器的滑片移到最左端时,x= 16.25 cm
D.若电流表的量程为0~3 A,则此电路的最大功率可达12.6 W
BC
)A.滑动变阻器出现了断路故障,且断点位置在x= 10 cm处。
B.通过计算可知,R₀的阻值为5 Ω
C.当将滑动变阻器的滑片移到最左端时,x= 16.25 cm
D.若电流表的量程为0~3 A,则此电路的最大功率可达12.6 W
答案:
BC
