8.把一根电阻为24 Ω的粗细均匀的电阻丝变成一个圆环,并以如图3所示的方式接入电路,则该圆环在电路中的阻值为(D)

A.10 Ω
B.6 Ω
C.4 Ω
D.4.5 Ω

答案： D

8.把一根电阻为24 Ω的粗细均匀的电阻丝变成一个圆环,并以如图3所示的方式接入电路,则该圆环在电路中的阻值为(D)

A.10 Ω
B.6 Ω
C.4 Ω
D.4.5 Ω

答案： D

10.(2023·临沂)图5所示为电阻$R_1、$$R_2$的I-U关系图线,若将$R_1、$$R_2$并联,则并联后总电阻的I-U关系图线将位于(A)

A.区域Ⅰ
B.区域Ⅱ
C.区域Ⅲ
D.无法确定

答案： A

10.(2023·临沂)图5所示为电阻$R_1、$$R_2$的I-U关系图线,若将$R_1、$$R_2$并联,则并联后总电阻的I-U关系图线将位于(A)

A.区域Ⅰ
B.区域Ⅱ
C.区域Ⅲ
D.无法确定

答案： A

11.(2022·邵阳)小灯泡L和定值电阻R接在如图6甲所示的电路中,两者的I-U关系图象如图6乙所示。下列说法正确的是(D)

A.图6乙中的曲线A表示电阻R的I-U关系
B.当电源电压为4 V时,电流表的示数为0.5 A
C.当电源电压为4 V时,通过小灯泡的电流为0.4 A
D.当电流表的示数为0.25 A时,电源电压为2 V

答案： D

11.(2022·邵阳)小灯泡L和定值电阻R接在如图6甲所示的电路中,两者的I-U关系图象如图6乙所示。下列说法正确的是(D)

A.图6乙中的曲线A表示电阻R的I-U关系
B.当电源电压为4 V时,电流表的示数为0.5 A
C.当电源电压为4 V时,通过小灯泡的电流为0.4 A
D.当电流表的示数为0.25 A时,电源电压为2 V

答案： D

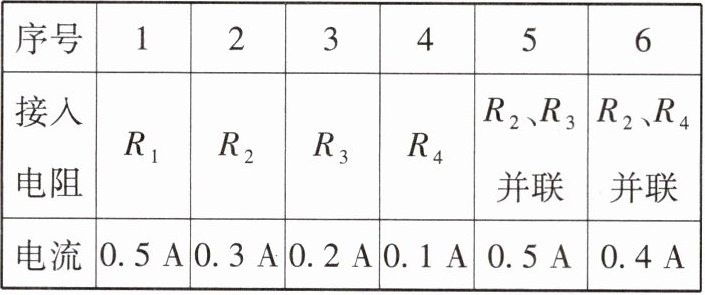

12.为探究导体并联时的电阻规律,某同学将阻值不等的$R_1、$$R_2、$$R_3、$$R_4$按照不同方式先后接入图7所示电路中的M,N两点之间,每次实验中闭合开关后,记录的电流表示数如下表所示。


(1)在电源电压保持不变时,通过电路的总电流越小,电路中的总电阻_____。
(2)分析比较实验序号_____的实验条件和现象可知,两个电阻并联可以用另一个电阻等效替代。
(3)分析比较实验序号3与4可知$,R_3、$$R_4$中电阻更大的是$_____。$分析比较实验序号5与6的实验条件和现象,可以进一步发现:并联电路中,一条支路电阻阻值不变时,另一条支路电阻阻值越大,总电阻_____

答案： 越大 1、5 $R_4$ 越大

12.为探究导体并联时的电阻规律,某同学将阻值不等的$R_1、$$R_2、$$R_3、$$R_4$按照不同方式先后接入图7所示电路中的M,N两点之间,每次实验中闭合开关后,记录的电流表示数如下表所示。


(1)在电源电压保持不变时,通过电路的总电流越小,电路中的总电阻_____。
(2)分析比较实验序号_____的实验条件和现象可知,两个电阻并联可以用另一个电阻等效替代。
(3)分析比较实验序号3与4可知$,R_3、$$R_4$中电阻更大的是$_____。$分析比较实验序号5与6的实验条件和现象,可以进一步发现:并联电路中,一条支路电阻阻值不变时,另一条支路电阻阻值越大,总电阻_____

答案： 越大 1、5 $R_4$ 越大
