《2025年育才金典九年级物理全一册教科版》

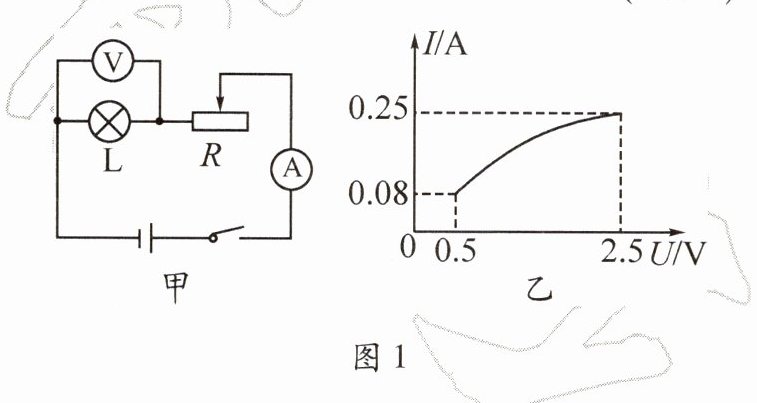

1.(2022·临沂)如图1甲所示的电路,电源电压为4.5 V,小灯泡的额定电压为2.5 V。闭合开关,在将滑动变阻器的滑片从右向左移到某一位置的过程中,两电表的示数关系如图1乙所示。下列判断正确的是(D)


A.小灯泡的灯丝阻值随电流增大而增大
B.电路的最大总功率为1.2 W
C.小灯泡的额定功率为0.65 W
D.R的阻值变化范围为50~8 Ω

答案： D

1.(2022·临沂)如图1甲所示的电路,电源电压为4.5 V,小灯泡的额定电压为2.5 V。闭合开关,在将滑动变阻器的滑片从右向左移到某一位置的过程中,两电表的示数关系如图1乙所示。下列判断正确的是(D)


A.小灯泡的灯丝阻值随电流增大而增大
B.电路的最大总功率为1.2 W
C.小灯泡的额定功率为0.65 W
D.R的阻值变化范围为50~8 Ω

答案： D

2.(2022·陕西)如图2甲所示,电源电压不变,闭合开关S,移动滑动变阻器的滑片P,使滑片P从最右端向左移动,直到灯泡L正常发光时停止移动。电流表的示数与两电压表示数的关系如图2乙所示。下列分析正确的是(D)
A. 电源电压是8 V
B. 灯泡L正常发光时的功率是5.6 W
C. 移动滑动变阻器滑片P的过程中,电压表$V_1$示数的变化范围是1~8 V
D. 移动滑动变阻器滑片P的过程中,滑动变阻器阻值的变化范围是3.75~40 Ω

答案： D

2.(2022·陕西)如图2甲所示,电源电压不变,闭合开关S,移动滑动变阻器的滑片P,使滑片P从最右端向左移动,直到灯泡L正常发光时停止移动。电流表的示数与两电压表示数的关系如图2乙所示。下列分析正确的是(D)
A. 电源电压是8 V
B. 灯泡L正常发光时的功率是5.6 W
C. 移动滑动变阻器滑片P的过程中,电压表$V_1$示数的变化范围是1~8 V
D. 移动滑动变阻器滑片P的过程中,滑动变阻器阻值的变化范围是3.75~40 Ω

答案： D

3.(2023·泰州)如图3所示为模拟调光灯电路,电源电压恒为9 V,滑动变阻器R上标有“20 Ω 1 A”的字样,电流表选用0~0.6 A的量程。当将滑动变阻器的滑片P移至中点时,小灯泡L恰好正常发光。已知小灯泡L上标有“3 V 0.9 W”的字样(忽略温度对灯丝电阻的影响),为保证电路安全,下列结论正确的是(C)


A.滑动变阻器阻值的变化范围为5~20 Ω
B.定值电阻的阻值为20 Ω
C.电流表示数变化的范围为0.225~0.3 A
D.小灯泡的最小功率为0.675 W

答案： C

3.(2023·泰州)如图3所示为模拟调光灯电路,电源电压恒为9 V,滑动变阻器R上标有“20 Ω 1 A”的字样,电流表选用0~0.6 A的量程。当将滑动变阻器的滑片P移至中点时,小灯泡L恰好正常发光。已知小灯泡L上标有“3 V 0.9 W”的字样(忽略温度对灯丝电阻的影响),为保证电路安全,下列结论正确的是(C)


A.滑动变阻器阻值的变化范围为5~20 Ω
B.定值电阻的阻值为20 Ω
C.电流表示数变化的范围为0.225~0.3 A
D.小灯泡的最小功率为0.675 W

答案： C

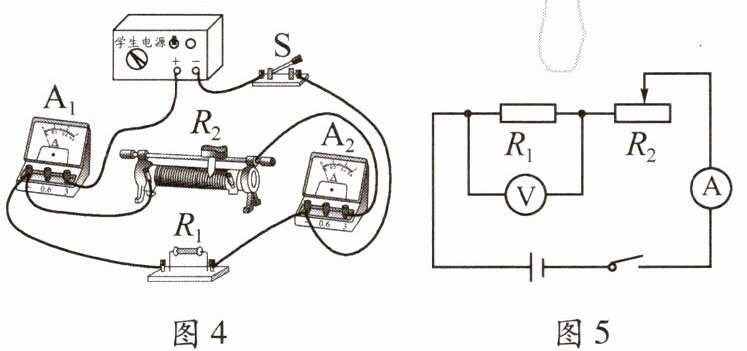

4.(2022·泰州)如图4所示的电路,电源电压恒定,滑动变阻器$R_2$上标有“20 Ω 1 A”的字样。将滑动变阻器$R_2$的滑片置于最右端后闭合开关,电流表$A_1、$$A_2$的示数分别为0.8 A、0.3 A。在电路安全工作时,下列说法正确的是(C)


A.电源电压为16 V

B.R_1$的阻值为7.5 Ω$
$C.R_2$消耗的功率范围为1.8~6 W
D.该电路总功率的最大值为18 W

答案： C

4.(2022·泰州)如图4所示的电路,电源电压恒定,滑动变阻器$R_2$上标有“20 Ω 1 A”的字样。将滑动变阻器$R_2$的滑片置于最右端后闭合开关,电流表$A_1、$$A_2$的示数分别为0.8 A、0.3 A。在电路安全工作时,下列说法正确的是(C)


A.电源电压为16 V

B.R_1$的阻值为7.5 Ω$
$C.R_2$消耗的功率范围为1.8~6 W
D.该电路总功率的最大值为18 W

答案： C

5.如图5所示的电路,电源电压为6 V且保持不变,电流表的量程为0~0.6 A,电压表的量程为0~3 V,定值电阻$R_1$的规格为“10 Ω 0.5 A”,滑动变阻器$R_2$的规格为“20 Ω 1 A”。闭合开关,为了保证电路安全,在移动滑动变阻器滑片的过程中,下列说法正确的是(B)
①电流表示数允许的变化范围为0.2~0.5 A ②电压表示数允许的变化范围为2~3 V ③滑动变阻器$R_2$允许接入电路的阻值的变化范围为10~20 Ω ④电路消耗的总电功率的允许范围为1.8~3 W

A.只有①④
B.只有②③
C.只有①③
D.只有②④

答案： B

5.如图5所示的电路,电源电压为6 V且保持不变,电流表的量程为0~0.6 A,电压表的量程为0~3 V,定值电阻$R_1$的规格为“10 Ω 0.5 A”,滑动变阻器$R_2$的规格为“20 Ω 1 A”。闭合开关,为了保证电路安全,在移动滑动变阻器滑片的过程中,下列说法正确的是(B)
①电流表示数允许的变化范围为0.2~0.5 A ②电压表示数允许的变化范围为2~3 V ③滑动变阻器$R_2$允许接入电路的阻值的变化范围为10~20 Ω ④电路消耗的总电功率的允许范围为1.8~3 W

A.只有①④
B.只有②③
C.只有①③
D.只有②④

答案： B
