1. 电路的组成:用 导线 把 电源 、 开关 、 用电器 连接起来就组成电路。
2. 电路的三种状态
(1)闭合电路的开关,就有电流通过用电器,这样接通的电路叫 通路 ;
(2)断开开关,电路中就没有电流了,断开的电路叫做 断路(或开路) ;
(3)由于错误的操作或故障,导线不通过用电器直接跟电源两极连接的电路叫做 短路 ,这时用电器不能正常工作,而且会烧坏电源,甚至造成火灾。
3. 物理学中常用实物图和电路图来表示电路。电路图是指用规定的电路图形符号来表示电路连接。请将下表补充完整:
|实物|符号|实物|符号|
|交叉的导线|┬|电池|─┴─|
|相连的导线|┼|灯泡|⊗|
|开关|─○─|电铃|⊕|
|单刀双掷开关|─○─|电动机|M|


A 卷 夯实基础

答案： 导线 电源 开关 用电器 通路 断路(或开路) 短路

1. 电路的基本组成中,提供能量、持续供电的装置是 电源 ,消耗电能的是 用电器 ,控制电路中电流通断的是 开关 。电池、发电机是 电源 ,灯泡、电水壶、电暖气是 用电器 。

答案： 电源 用电器 开关 电源 用电器

2. 我们平常“开灯”时,实际上就是将开关 闭合 ;“关灯”时,实际上就是将开关 断开 。(均填“闭合”或“断开”)

答案： 闭合 断开

3. (2022·天津)指纹识别解锁是目前较为流行的手机解锁方式。手指轻轻触碰感应区,识别出正确的指纹后手机自动解锁,则感应区相当于手机电路中的 开关 ;在“充电宝”给手机充电的过程中,手机电池相当于 用电器 (填“电源”或“用电器”)。

答案： 开关 用电器

4. (2023·扬州)华为手机拥有反向无线充电的功能。如图1所示,将一部手机置于华为手机上,就能给该手机充电了,此时华为手机相当于电路中的 电源 。如果手机不小心掉到了水里,捞出来后在确定水分彻底烘干前,一定不要尝试开机。手机进水会导致电路 短路 ,直接烧毁硬件。

答案： 电源 短路

5. (2022·湛江)如图2所示,开关$S_1$和$S_2$都断开,该电路处于 断路 状态;只闭合开关$S_2,$该电路处于 通路 状态;闭合开关$S_1、$$S_2,$该电路处于 短路 状态。(均填“通路”“断路”或“短路”)

答案： 断路 通路 短路

6. (2023·常德)某同学使用手电筒时发现小灯泡不亮,在进行检修前,他对造成该现象的直接原因进行了下列判断,其中不可能的是 ( B )

A.小灯泡灯丝断了
B.开关处出现短路
C.小灯泡接触不良
D.电池没电

答案： B

7. 关于电路的组成及各元件的作用,下列说法不正确的是 ( B )

A.开关的作用是控制电路的通断
B.用电器将其他形式的能转化为电能
C.一个完整的电路由电源、用电器、导线和开关组成
D.电源给用电器提供电能,发电机和电池都是电源

答案： B

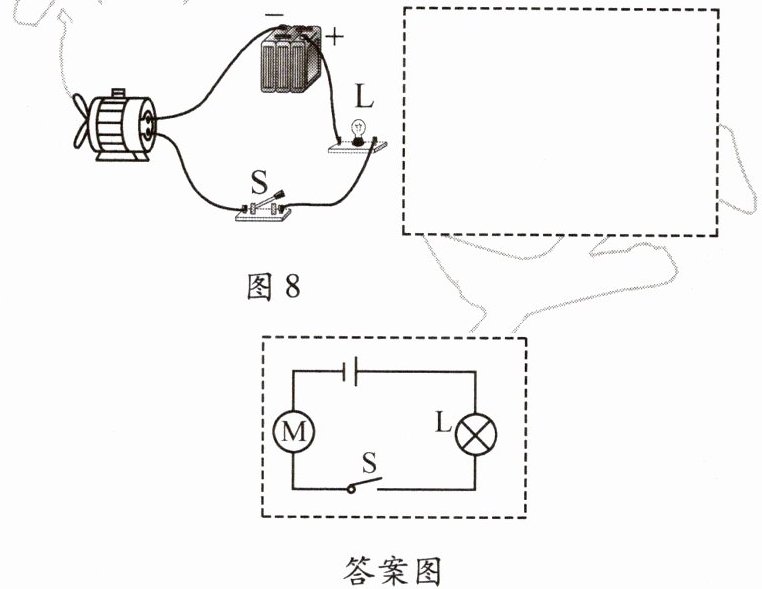

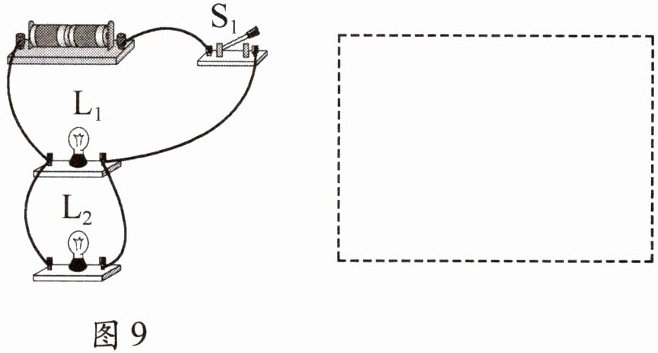

l6.请根据如图8所示的实物电路,在右边 的虚线方框内画出对应的电路图


_____

答案： 答案图
