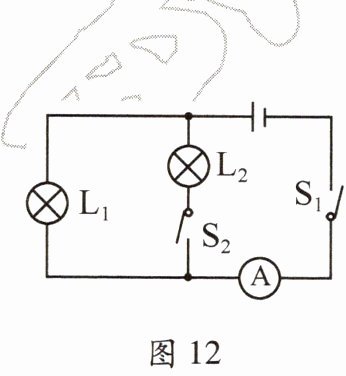

15.(2023·扬州)在如图12所示的电路中,电源电压保持不变,闭合开关$S_1、$$S_2,$两灯都发光。当把开关$S_2$断开时,灯泡$L_1$的亮度及电流表示数的变化情况是( D )
$A.L_1$的亮度减小,电流表的示数变小
$B.L_1$的亮度不变,电流表的示数不变
$C.L_1$的亮度增大,电流表的示数不变
$D.L_1$的亮度不变,电流表的示数变小

答案： D

15.(2023·扬州)在如图12所示的电路中,电源电压保持不变,闭合开关$S_1、$$S_2,$两灯都发光。当把开关$S_2$断开时,灯泡$L_1$的亮度及电流表示数的变化情况是( D )
$A.L_1$的亮度减小,电流表的示数变小
$B.L_1$的亮度不变,电流表的示数不变
$C.L_1$的亮度增大,电流表的示数不变
$D.L_1$的亮度不变,电流表的示数变小

答案： D

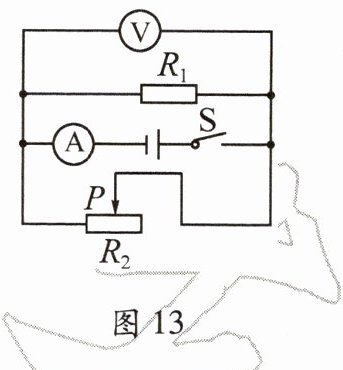

16.如图13所示的电路,电源电压保持不变$,R_1$为定值电阻。闭合开关S,在将滑动变阻器$R_2$的滑片P向右移动的过程中,关于电压表和电流表的示数变化,下列判断正确的是( D )

A.电压表的示数变小,电流表的示数不变
B.电压表的示数不变,电流表的示数变大
C.电压表的示数变大,电流表的示数不变
D.电压表的示数不变,电流表的示数变小

答案： D

16.如图13所示的电路,电源电压保持不变$,R_1$为定值电阻。闭合开关S,在将滑动变阻器$R_2$的滑片P向右移动的过程中,关于电压表和电流表的示数变化,下列判断正确的是( D )

A.电压表的示数变小,电流表的示数不变
B.电压表的示数不变,电流表的示数变大
C.电压表的示数变大,电流表的示数不变
D.电压表的示数不变,电流表的示数变小

答案： D

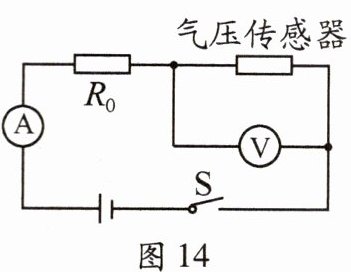

17.(2023·阜阳)图14所示是某同学设计的登山携带的气压计的原理图。其中,气压传感器的阻值随气压的增大而减小,电源电压保持不变,R₀为定值电阻,气压越大显示屏的示数越大。开关闭合时,下列说法正确的是( C )

A.显示屏可以用电压表改装
B.上山过程中,电流表的示数变大
C.下山过程中,电压表的示数变小,电路的总电流变大
D.若气压传感器发生断路,则电压表和电流表均无示数

答案： C

17.(2023·阜阳)图14所示是某同学设计的登山携带的气压计的原理图。其中,气压传感器的阻值随气压的增大而减小,电源电压保持不变,R₀为定值电阻,气压越大显示屏的示数越大。开关闭合时,下列说法正确的是( C )

A.显示屏可以用电压表改装
B.上山过程中,电流表的示数变大
C.下山过程中,电压表的示数变小,电路的总电流变大
D.若气压传感器发生断路,则电压表和电流表均无示数

答案： C

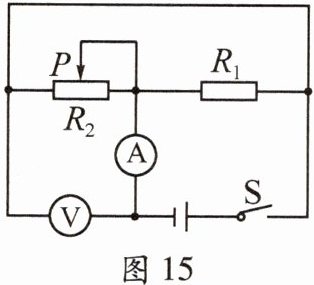

18.在如图15所示的电路中,电源电压保持不变$,R_1$为定值电阻。闭合开关S,在将滑动变阻器$R_2$的滑片P向右移动的过程中,关于电压表和电流表的示数变化,下列判断正确的是( B )

A.电压表的示数变小,电流表的示数变大
B.电压表的示数不变,电流表的示数变小
C.电压表的示数变大,电流表的示数不变
D.电压表的示数不变,电流表的示数变大

答案： B

18.在如图15所示的电路中,电源电压保持不变$,R_1$为定值电阻。闭合开关S,在将滑动变阻器$R_2$的滑片P向右移动的过程中,关于电压表和电流表的示数变化,下列判断正确的是( B )

A.电压表的示数变小,电流表的示数变大
B.电压表的示数不变,电流表的示数变小
C.电压表的示数变大,电流表的示数不变
D.电压表的示数不变,电流表的示数变大

答案： B

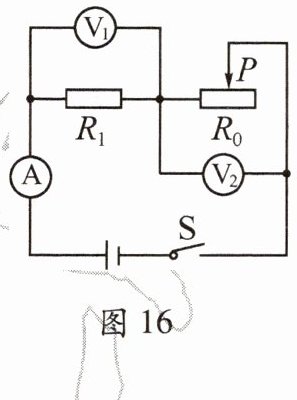

19.(2023·合肥)如图16所示,小明将定值电阻$R_1$与滑动变阻器R₀接入电源电压保持不变的电路中。闭合开关S,各表均有一定示数,在将滑动变阻器的滑片向左移到某一位置的过程中,电流表、电压表$V_1$和$V_2$示数变化量分别为ΔI、$ΔU_1、$$ΔU_2。$下列说法正确的是( C )
$A.V_1$示数不变$,V_2$示数变大
$B.V_1$示数和电流表示数之比变大
$C.V_2$示数变小$,ΔU_2/ΔI$不变
D.电流表的示数变大$,ΔU_1/ΔI$变小

答案： C

19.(2023·合肥)如图16所示,小明将定值电阻$R_1$与滑动变阻器R₀接入电源电压保持不变的电路中。闭合开关S,各表均有一定示数,在将滑动变阻器的滑片向左移到某一位置的过程中,电流表、电压表$V_1$和$V_2$示数变化量分别为ΔI、$ΔU_1、$$ΔU_2。$下列说法正确的是( C )
$A.V_1$示数不变$,V_2$示数变大
$B.V_1$示数和电流表示数之比变大
$C.V_2$示数变小$,ΔU_2/ΔI$不变
D.电流表的示数变大$,ΔU_1/ΔI$变小

答案： C
