9. 下列电路中,闭合开关后电压表能测灯$L_1$两端电压的是(C)

答案： C

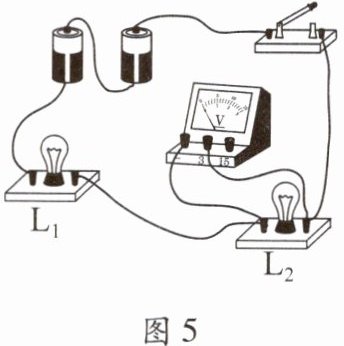

10. 如图5所示的电路,电压表测量的是哪个元件两端的电压(B)


A.灯泡$L_1$
B.灯泡$L_2$
C.电源
D.灯泡$L_1$和$L_2$的总电压

答案： B

11. (2023·东港)如图6所示,当开关S闭合时,下列说法正确的是(D)

A.灯$L_1$与灯$L_2$串联
B.电流表$A_1$测的是通过灯$L_1$的电流
C.电流表$A_2$测的是电路总电流
D.电压表V可以测灯$L_1$两端的电压

答案： D

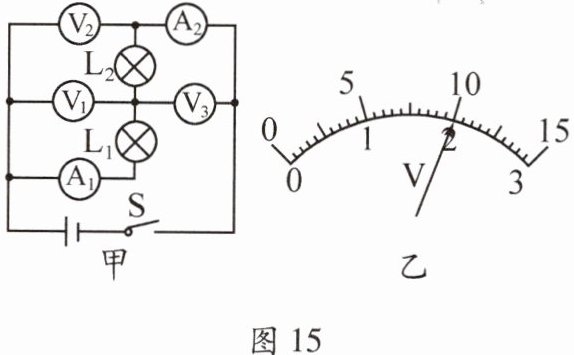

12. 有一个有0~3 V和0~15 V两个量程的电压表,在某次用这个电压表测量电压时,用的是0~3 V的量程,从0~15 V量程的刻度盘上发现指针刚好指在7.5 V刻度线上,则实际测得的电压大小为(B)

A.1 V
B.1.5 V
C.2 V
D.2.5 V

答案： B

13. 如图7所示的电路,要使$L_1$与$L_2$串联,在“○”处接入电流表或电压表,测量电路中的电流、$L_1$两端的电压。下列判断正确的是(B)

A.a为电流表,b为电流表
B.a为电压表,b为电流表
C.a为电流表,b为电压表
D.a为电压表,b为电压表

答案： B

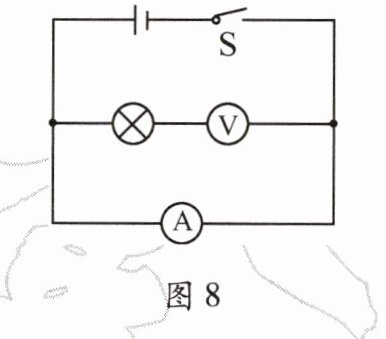

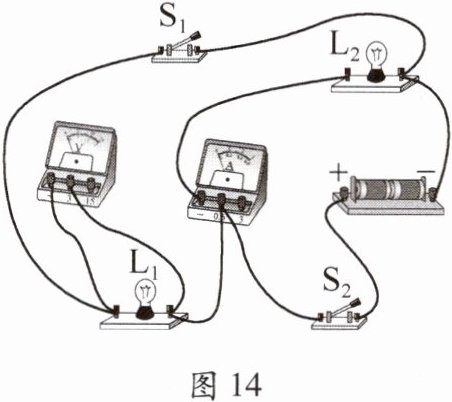

14. (2023·北海)小明用电流表和电压表测通过小灯泡的电流和它两端的电压,实验中不慎将两表位置互换了,如图8所示,则闭合开关后可能会发生的现象是(A)

A.烧坏电流表
B.烧坏电压表
C.烧坏灯泡
D.灯正常发光

答案： A

15. 如图9所示的电路,开关S闭合后,两灯均发光。下列说法正确的是(D)

A.电压表测的是电源和$L_2$两端的电压
B.开关断开,电流表无示数,电压表有示数
C.电压表测的是灯$L_2$两端的电压
D.电压表测的是灯$L_1$两端的电压

答案： D

16. 请在如图10所示的两图的圆圈中填上电压表或电流表的符号,使之成为两个不同连接关系电路。要求两个灯泡都能发光,且两电表白勺示数均不为零。

答案：
