《2025年育才金典九年级物理全一册教科版》

6.在如图5所示的电路中$,R_1= 10 Ω,R_2= 20 Ω,$闭合开关后,电流表的示数为0.2 A,则电路中的总电流为 0.3 A。

答案： 0.3

6.在如图5所示的电路中$,R_1= 10 Ω,R_2= 20 Ω,$闭合开关后,电流表的示数为0.2 A,则电路中的总电流为 0.3 A。

答案： 0.3

7.在如图6所示的电路中$,R_2$的阻值为3 Ω。闭合开关后,电压表的示数为6 V,电流表的示数为1 A,则$R_1= 6 Ω;$若断开开关,则电压表的示数为 9 V。

答案： 6 9

7.在如图6所示的电路中$,R_2$的阻值为3 Ω。闭合开关后,电压表的示数为6 V,电流表的示数为1 A,则$R_1= 6 Ω;$若断开开关,则电压表的示数为 9 V。

答案： 6 9

8.一个用电器正常工作时的电压为6 V,电阻为12 Ω。有一个电压为18 V的电源,如果将这个用电器连接到该电源上,为了保证这个用电器能正常工作,应 串 联一个 24 Ω的电阻。

答案： 串 24

8.一个用电器正常工作时的电压为6 V,电阻为12 Ω。有一个电压为18 V的电源,如果将这个用电器连接到该电源上,为了保证这个用电器能正常工作,应 串 联一个 24 Ω的电阻。

答案： 串 24

9.已知电阻$R_1= 4 Ω,R_2= 8 Ω,$把它们并联后接入电路$,R_1$与$R_2$两端的电压之比$U_1:U_2= 1:1 ,$通过$R_1$与$R_2$的电流之比$I_1:I_2= 2:1 。$

答案： 1:1 2:1

9.已知电阻$R_1= 4 Ω,R_2= 8 Ω,$把它们并联后接入电路$,R_1$与$R_2$两端的电压之比$U_1:U_2= 1:1 ,$通过$R_1$与$R_2$的电流之比$I_1:I_2= 2:1 。$

答案： 1:1 2:1

10.如图7甲所示的电路,电源电压为6 V,当S闭合时,电压表的示数如图7乙所示,则$L_2$两端的电压为 4.5 V,通过灯$L_1、$$L_2$的电流之比为$ 1:1 ,L_1、$$L_2$的电阻之比为 1:3 。

答案： 4.5 1:1 1:3

10.如图7甲所示的电路,电源电压为6 V,当S闭合时,电压表的示数如图7乙所示,则$L_2$两端的电压为 4.5 V,通过灯$L_1、$$L_2$的电流之比为$ 1:1 ,L_1、$$L_2$的电阻之比为 1:3 。

答案： 4.5 1:1 1:3

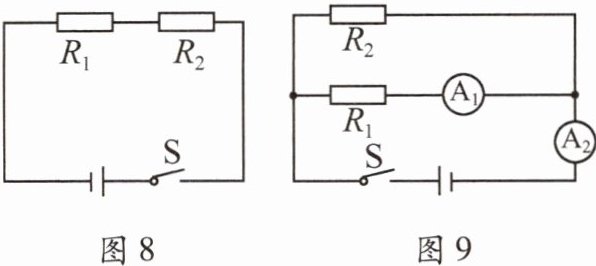

11.(2022·重庆)将定值电阻$R_1= 10 Ω,R_2= 20 Ω$接在图8所示的电路中,闭合开关S,则通过$R_1、$$R_2$的电流之比$I_1:I_2= 1:1 ,R_1、$$R_2$两端的电压之比$U_1:U_2= 1:2 。$若电源电压为6 V,则$R_1$两端的电压为 2 V。

答案： 1:1 1:2 2

11.(2022·重庆)将定值电阻$R_1= 10 Ω,R_2= 20 Ω$接在图8所示的电路中,闭合开关S,则通过$R_1、$$R_2$的电流之比$I_1:I_2= 1:1 ,R_1、$$R_2$两端的电压之比$U_1:U_2= 1:2 。$若电源电压为6 V,则$R_1$两端的电压为 2 V。

答案： 1:1 1:2 2

12.如图9所示$,A_1、$$A_2$是完全相同的两个电流表,它们都有0~3 A和0~0.6 A两个量程。闭合开关后,两个电流表的指针偏转的角度相同,则下列结论正确的是( A )
$A.R_1:R_2= 4:1$
$B.R_1:R_2= 1:4$
$C.R_1:R_2= 1:5$
$D.R_1:R_2= 5:1$

答案： A

12.如图9所示$,A_1、$$A_2$是完全相同的两个电流表,它们都有0~3 A和0~0.6 A两个量程。闭合开关后,两个电流表的指针偏转的角度相同,则下列结论正确的是( A )
$A.R_1:R_2= 4:1$
$B.R_1:R_2= 1:4$
$C.R_1:R_2= 1:5$
$D.R_1:R_2= 5:1$

答案： A

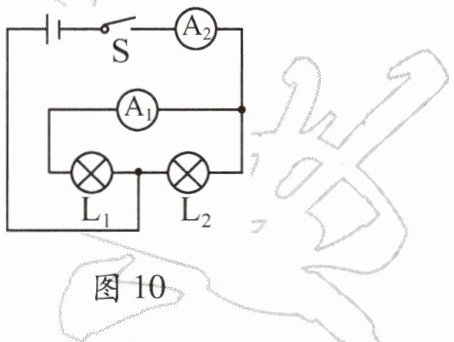

13.如图10所示,两个灯泡的电阻之比$R_1:R_2= 3:5($灯丝电阻不变),闭合开关后$,A_1$与$A_2$的示数之比是( B )

A.5:3
B.5:8
C.8:5
D.3:5

答案： B

13.如图10所示,两个灯泡的电阻之比$R_1:R_2= 3:5($灯丝电阻不变),闭合开关后$,A_1$与$A_2$的示数之比是( B )

A.5:3
B.5:8
C.8:5
D.3:5

答案： B

14.如图11所示的电路,电源电压U保持不变,在甲、乙两处分别接入电压表,闭合开关S,测得U甲:U乙= 6:1,则$R_1:R_2= 5:1 ;$断开开关S,拆去电压表并在甲、乙两处分别接入电流表,I甲:I乙= 5:6 。

答案： 5:1 5:6

14.如图11所示的电路,电源电压U保持不变,在甲、乙两处分别接入电压表,闭合开关S,测得U甲:U乙= 6:1,则$R_1:R_2= 5:1 ;$断开开关S,拆去电压表并在甲、乙两处分别接入电流表,I甲:I乙= 5:6 。

答案： 5:1 5:6
