《2025年万唯中考大小卷九年级物理全一册人教版安徽专版》

15. （全国新考法·提出问题）图为小周“探究电磁铁磁性强弱的影响因素”的实验装置。闭合开关S，他实验发现A端大头针数目比B端大头针数目少，则说明电磁铁的磁性强弱与什么有关（D）

A.电流方向
B.电流大小
C.铁芯粗细
D.线圈匝数

答案： 15.D

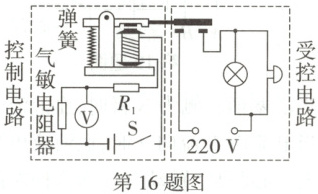

16. 图为小明设计的天然气泄漏检测电路的原理图。控制电路中包括电压恒定的电源和电阻为R₁的电阻器，当天然气浓度增大到一定值时，受控电路报警。则（D）

A.气敏电阻器的电阻随天然气浓度的增大而增大
B.通电后，控制电路中电磁铁的上端为S极
C.电磁继电器相当于电路中的电源
D.仅减小控制电路电源电压，无法正常报警

答案： 16.D

17. 图为小明自制的一个电流表的内部简易模型图，图中N、S极为永磁体的两个磁极，绕在塑料上的线圈和指针成一定的角度固定在一起，a、b是简易电流表的接线柱，下列说法正确的是（D）

A.简易电流表能够工作的主要原理是电磁感应
B.图中两个永磁体之间的磁感线是从S极到N极
C.电流从a接线柱流入线圈时，指针会向右侧偏转
D.增大线圈中的电流，指针偏转角度会变大

答案： 17.D

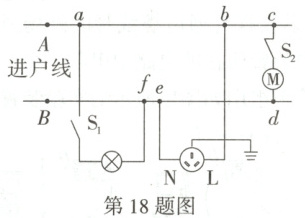

18. 如图所示的家庭电路中，正在工作的电动机突然停止工作，用测电笔测试插座的N、L两个插孔，测电笔氖管都发光，闭合开关S₁，灯泡正常发光。若电路只有一处故障，下列说法中正确的是（C）

A.保险丝应接在B处
B.b、e两点间发生短路
C.e、f两点间发生断路
D.将开关S₂与电动机的位置对调可排除故障

答案： 18.C
