某实验小组在做“探究电流与电压、电阻的关系”时,实验电路如图所示.

(1)连接好电路,闭合开关前,应将滑动变阻器滑片移至B(选填“A”或“B”)端.
(2)小组同学连接完电路后,闭合开关,发现电压表无示数,电流表有示数,已知电表完好,则电路可能出现的故障是电阻为R的电阻器短路.
(3)排除故障后,小组同学移动滑动变阻器滑片,并将对应的电表示数记录如下表,分析可得结论:电阻一定时,通过导体的电流与导体两端的电压成正比.

(4)接下来为了探究电流与电阻的关系,实验小组只将电阻为 $ R $ 的电阻器更换为电阻箱,完成了 5 Ω、10 Ω 和 20 Ω 三次实验,则预设的电压表示数不得超过3V.

答案： 19. （每空1分，共4分）（1）B （2）电阻为R的电阻器短路 （3）正比 （4）3
[解析]（1）闭合开关前，滑片应移至电阻最大处，滑动变阻器滑片移至B端时接入电路的电阻最大，所以应该将滑片移至B端。电流表有示数，说明电路是通路；电压表无示数，说明电路故障可能是与电压表并联的电阻器短路；（3）分析表中数据可知，每组电压与电流表示数的比值为$\frac{U}{I}$ = $\frac{1.0V}{0.10A}$ = $\frac{1.6V}{0.16A}$ = $\frac{2.0V}{0.20A}$ = 10Ω，电阻为R的电阻器的电阻一定，故得出的实验结论为：电阻一定时，通过导体的电流与导体两端的电压成正比；（4）要完成5Ω、10Ω和20Ω三次实验，预设的电压表示数最大时，电路中的电流最大，则电阻最小，为5Ω，而电流表选用0 - 0.6A测量范围，故通过电路的最大电流为0.6A，故电压不得超过0.6A×5Ω = 3V，即在电压表的测量范围内。

20. 以下是小明用电流表和电压表测量电阻的实验报告,请你将报告中的内容补充完整.
【实验思路】
(1)根据用电流表和电压表测量电阻的原理设计电路,利用欧姆定律（或R = $\frac{U}{I}$）算出电阻.
【实验过程】
(2)①实验电路如图甲(电源为两节新的干电池),请你用笔画线代替导线,帮小明把图甲剩余电路补充完整(要求:滑动变阻器的滑片 $ P $ 向左移动时,电流表的示数变小).

②连接完最后一根导线,小明发现两个电表立马偏转,则他连接电路时存在的问题是开关未断开;正确调整后进行试触时,发现两电表指针偏转情况如图乙所示,经检查电路中电表完好,他初步判断电路中的故障可能是电阻为R的电阻器断路.
【实验结论】

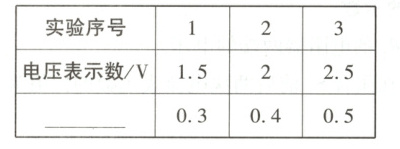

(3)排除故障后,多次移动滑动变阻器的滑片 $ P $ 得到的数据如表格所示,请将表格中横线部分补充完整,由表格数据可得出被测电阻器的电阻 $ R = $5Ω.

【交流与反思】

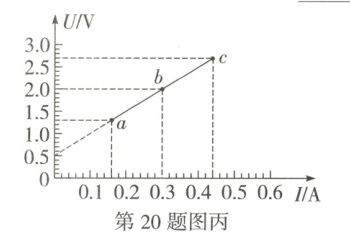

(4)另一同学利用相同的器材测量同一电阻器的电阻,根据数据绘制成如图丙所示的图像,小明发现该图像与自己绘制的图像不一样,产生该现象的原因可能是电压表未调零且指针偏右（或电流表未调零且指针偏左，或电压表未调零且指针偏右和电流表未调零且指针偏左，合理即可）(写出一条即可).

答案：
20. （8分）（1）欧姆定律（或R = $\frac{U}{I}$）（1分） （2）①如答图所示（1分） ②开关未断开（1分） 电阻为R的电阻器断路（1分） （3）电流表示数/A （1分） 5（1分） （4）电压表未调零且指针偏右（或电流表未调零且指针偏左，或电压表未调零且指针偏右和电流表未调零且指针偏左，合理即可）（2分）
第20题答图

[解析]（1）测量电阻的实验原理是R = $\frac{U}{I}$；（2）①要求：滑动变阻器的滑片P向左移动时，电流表的示数变小，根据欧姆定律I = $\frac{U}{R}$可知，在电源电压U一定时，只有电路中的电阻变大，电路中的电流才能变小，因此将滑动变阻器右下端接线柱与电阻为R的电阻器右端接线柱相连即可。②连接电路时，开关未断开；连接完最后一根导线后，两个电表立即偏转，正确调整后，闭合开关，由图乙可知，电流表示数几乎为0，电压表示数为电源电压，由此可判断出电路的故障为电阻为R的电阻器断路；（3）实验时应测量电阻器两端电压U和通过电阻器的电流I，所以表格中横线部分应填“电流表示数/A”，注意要带单位；由表格数据可求出被测电阻器的电阻R = $\frac{U}{I}$ = $\frac{1.5V}{0.3A}$ = $\frac{2V}{0.4A}$ = $\frac{2.5V}{0.5A}$ = 5Ω；（4）由图丙可知，如果电流表准确，当电流表示数为0时，电压表示数大于0，故得到电压表没有调零，且指针偏右；如果电压表准确，当电压表示数为0时，电流表示数小于0，故得到电流表没有调零，且指针偏左；如果两电表均未调零，则可知电压表未调零且指针偏右和电流表未调零且指针偏左。
