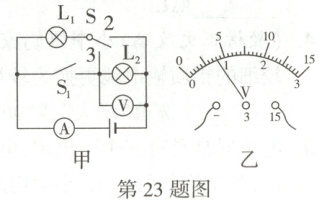

23. 如图甲所示，电源电压保持不变。当 S₁闭合，S 接 2 时，电压表示数为 6 V，电流表的示数为 0.25 A；当 S₁断开，S 接 3 时，电压表示数如图乙所示；当 S₁闭合，S 断开时，电流表示数为 0.1 A。求：
（1）当 S₁闭合，S 接 2 时，灯泡 L₁两端的电压是多少？
（2）当 S₁断开，S 接 3 时，灯泡 L₁两端电压是多少？
（3）当 S₁闭合，S 接 2 时，通过灯泡 L₁的电流是多少？

答案： 23.(9分)解:
(1)当S₁ 闭合,S接2时,电路为灯泡
L₁ 和L₂ 的并联电路,电压表测电源电压$,U_{源}=$
6V,根据并联电路电压规律可知,灯泡L₁ 两端的
电压$U_{L₁}=U_{源}=6V (1$分)
(2)当S₁ 断开,S接3时,电路为灯泡L₁ 和L₂ 的
串联电路,电压表测灯泡L₂ 两端的电压,由图乙
可知,电压表的测量范围是0~15V,则灯泡L₂ 两
端的电压$U_{L₂}=0.5V×8=4V (2$分)
根据串联电路电压规律可知,灯泡L₁ 两端的电
压$U_{L₁}′=U_{源}-U_{L₂}=6V-4V=2V (2$分)
(3)当S₁ 闭合,S断开时,电路为灯泡L₂ 的简单
电路,电流表示数为0.1A,即$I_{L₂}=0.1A.$当S₁
闭合,S接2时,电路为灯泡L₁ 和L₂ 的并联电
路,电流表示数为0.25A,即$I_{总}=0.25A$
并联电路中,各分支电流互不影响,根据并联电
路电流规律可知$:I_{总}=I_{L₁}+I_{L₂},$即通过灯泡L₁ 的电
流$I_{L₁}=I_{总}-I_{L₂}=0.25A-0.1A=0.15A (2$分)
