《2025年万唯中考大小卷九年级物理全一册人教版安徽专版》

14. （全国新考法·逆向思维）地磅秤可用于测量卡车的质量，小明根据其原理设计了如下电路，其中能满足卡车质量越大，对应电表示数越大的电路是（C）

答案： 14. C

15. 如图所示电路，电源电压恒定，先闭合开关 $ S_1 $，再闭合开关 $ S_2 $，在此过程中（A）

A.电压表示数变大，电流表示数变大
B.电压表示数不变，电流表示数变小
C.电压表和电流表示数的比值变小
D.电压表和电流表示数的比值变大

答案：
15. A 【解析】先闭合开关$S_1$时，$R_1$、$R_2$串联，电压表测$R_1$两端电压为$U_1$，如解图甲所示，此时$U = U_1 + U_2$，$I = \frac{U}{R_1 + R_2}$，电压表与电流表示数之比为$R_1$的电阻；再闭合开关$S_2$时，$R_2$被短路，只有$R_1$接入电路，电压表测$R_1$两端电压为$U_1'$，等于电源电压$U$，如解图乙所示，此时$U = U_1'＞U_1$，$I' = \frac{U}{R_1}$，所以电压表、电流表示数都变大，A正确，B错误；电压表与电流表示数之比仍为$R_1$的电阻，$R_1$的电阻不变，其比值不变，C、D错误。故选A。

甲 乙
第15题解图

16. （教材科学世界改编）小明利用一个气敏电阻器、电阻为 $ R_0 $ 的电阻器、电压表、指示灯、开关、几节干电池制作了一个“气体酒精浓度显示仪”，气敏电阻器的电阻随酒精浓度的增大而减小，酒精浓度显示仪由电压表改装而成。闭合开关，酒精浓度越大时，酒精浓度显示仪示数也越大，当酒精浓度达到电压表设定值时，指示灯报警。下列分析正确的是（B）

A.电压表并联在气敏电阻器两端
B.闭合开关，当酒精浓度越大时，电路中的电流越大
C.闭合开关，当酒精浓度越大时，电压表示数会变小
D.若要使其在更低浓度时报警，可将电阻为 $ R_0 $ 的电阻器换为电阻更小的电阻器

答案： 16. B 【解析】气敏电阻器的电阻随酒精浓度的增大而减小，酒精浓度显示仪由电压表改装而成，酒精浓度增大时，酒精浓度显示仪示数也增大，则气敏电阻器、电阻为$R_0$的电阻器串联在电路中，酒精浓度越大，气敏电阻器的电阻越小，电路总电阻越小，电路中的电流越大，电阻器两端电压越大，电压表并联在电阻为$R_0$的电阻器两端，A、C错误，B正确；若要使其在更低浓度时报警，气敏电阻器的电阻变大，电路中的电流变小，报警电压不变，则应将电阻为$R_0$的电阻器更换为电阻更大的电阻器，D错误。故选B。
气敏电阻器$R_0$
第16题解图
第十七章详解详析

17. 如图所示的电路中，将滑动变阻器的滑片 P 移到 a 端时，电压表的示数为 9 V；将滑片 P 移到 b 端时，电压表的示数为 3 V，电流表的示数为 0.5 A，下列说法正确的是（D）

A.向右移动滑片时电流表示数变大
B.向左移动滑片时电压表示数变小
C.电压表示数的变化范围为 0~9 V
D.滑动变阻器的最大电阻为 12 Ω

答案： 17. D 【解析】分析电路可知电阻为$R$的电阻器和滑动变阻器串联，电压表测量电阻为$R$的电阻器两端的电压，电流表测量电路中的电流。向右移动滑片$P$时，电路中的电阻变大，根据$I = \frac{U}{R}$可得电路中的电流变小，即电流表示数变小，A错误；向左移动滑片时电路中的电流变大，电阻器两端的电压变大，即电压表示数变大，B错误；当滑动变阻器的滑片$P$移到$a$端时，滑动变阻器接入电路的电阻为零，此时电路为只有$R$的简单电路，电压表的示数为$9V$，说明电源电压为$9V$，当滑片$P$移到$b$端时，滑动变阻器接入电路的电阻最大，电压表的示数为$3V$，电流表的示数为$0.5A$，此时滑动变阻器两端电压$U_1 = 9V - 3V = 6V$，则滑动变阻器的最大电阻$R_{滑max} = \frac{U_1}{I} = \frac{6V}{0.5A} = 12Ω$，D正确；当滑动变阻器滑片$P$位于$b$端时，电压表示数最小为$3V$，当滑动变阻器滑片$P$位于$a$端时，电压表示数最大为$9V$，所以电压表的示数变化范围为$3\sim9V$，C错误。故选D。

18. 学习小组的同学利用图甲电路探究电流与电压的关系，电源电压恒为 6 V，滑动变阻器的规格为“20 Ω 2 A”。

（1）正确连接电路后闭合开关，发现无论怎样移动滑动变阻器的滑片，电流表始终无示数，而电压表的示数始终满偏，则产生故障的原因可能是电阻器断路。

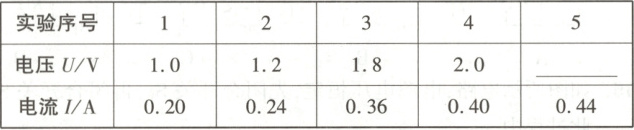

（2）排除故障后重新进行实验，测得实验数据如表所示，其中第 5 次实验时，电压表的示数如图乙所示为2.2V。

（3）分析表中数据可得出结论：导体的电阻一定时，通过导体的电流与导体两端的电压成正比。

答案： 18. (4分)
(1) 电阻器断路(1分)
(2) 2.2(1分)
(3) 正比(2分)
【解析】
(1) 闭合开关，发现无论怎样移动滑动变阻器的滑片，电流表始终无示数，说明电路中存在断路，而电压表的示数始终满偏，说明与电压表并联的部分断路了，即故障为电阻器断路；
(2) 电压表接小测量范围，其分度值为$0.1V$，电压表读数为$2.2V$；
(3) 由表格数据可知，导体的电阻一定时，通过导体的电流与导体两端的电压成正比。
