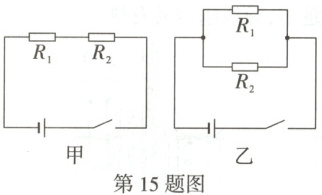

15. 现将电阻为R₁、R₂的两个电阻器分别按图甲、乙两种方式接入电路中，已知两电阻器的电阻分别为R₁ = 3Ω，R₂ = 6Ω，电源电压均为6V。闭合开关，下列说法正确的是（D）

A.甲图中电路的总功率比乙图中的大
B.甲图中两电阻器的功率大小关系为P₁ ＞ P₂
C.乙图中通过两电阻器的电流大小关系为I₁ = I₂
D.乙图中两电阻器的功率大小关系为P₁ ＞ P₂

答案： 15.D

16. 如图是额定电压为6V的小灯泡L的电流与其两端电压的I - U图像，另有一个电阻为10Ω的电阻器。在保证电路安全的前提下，下列说法正确的是（D）

A.小灯泡的电阻始终保持不变
B.将电阻器和灯泡串联在3V的电源两端，电路中的电流为0.3A
C.将电阻器和灯泡串联接在电源两端时，电源电压最高为6V
D.将电阻器和灯泡并联在电源两端，当灯泡电功率为1.2W时，干路电流为0.7A

答案： 16.D

17. （全国新考法·逆向思维）如图所示电路中，电源电压保持不变。闭合开关S，在保证电路元器件安全的前提下，移动滑片P的过程中，电压表V₂示数变大，则（A）

A.滑片P向右移动
B.电压表V₁示数变大
C.电路中的电流不变
D.电阻器与滑动变阻器的功率之比变大

答案： 17.A

18. 如图所示实物图，电源电压为6V，闭合开关后，电流表A₁与A₂的示数分别是0.6A、0.3A，若灯泡灯丝的电阻不受温度影响，将电源电压调节至4V后，下列说法正确的是（C）

A.电流表A₁与A₂的示数都不变
B.灯泡L₁的实际功率为0.6W
C.实际总功率为1.6W
D.电路工作1min消耗电能72J

答案： 18.C【解析】根据题图可知，灯泡L_{1}与L_{2}并联，电流表A测量干路电流，A_{1}测量通过灯泡L_{2}的电流，电源电压变为原来的$\frac{2}{3}$，灯泡灯丝的电阻不变，根据欧姆定律可得总电流变为原来的$\frac{2}{3}$，支路电流也变为原来的$\frac{2}{3}$，A错误；电源电压降低之前通过L_{1}的电流为0.6A - 0.3A = 0.3A，L_{1}的电功率P_{1}=UI = 6V×0.3A = 1.8W，电源电压变为原来的$\frac{2}{3}$后，由P = UI = $\frac{U^{2}}{R}$得，灯泡L_{1}的实际功率变为原来的$\frac{4}{9}$，即0.8W，B错误；调节电源电压之前总电流为0.6A，总功率为6V×0.6A = 3.6W，电源电压变为原来的$\frac{2}{3}$后，总功率变为原来的$\frac{4}{9}$，即1.6W，C正确；由P = $\frac{W}{t}$可得电路工作1min消耗的电能W = Pt = 1.6W×1×60s = 96J，D错误。故选C。
