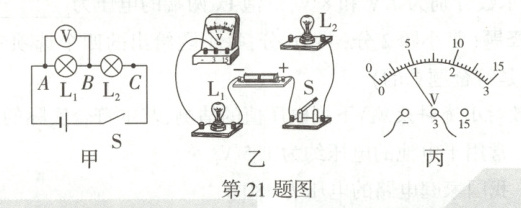

21. 在“探究串联电路中电压规律”的实验中，兴趣小组的同学们设计了如图甲所示的实验电路。

（1）请你根据图甲电路图，用笔画线代替导线将图乙所示的实物电路连接完整。
（2）连接电表的过程中，需用大测量范围进行试触，这样做的目的是防止损坏电表。
（3）连接好电路后闭合开关 S，发现电压表示数为零，灯泡 L₁不发光，灯泡 L₂发光，则故障可能是灯泡L₁短路(或电压表短路)。
（4）排除故障后，闭合开关 S，第 1 次测得 AB 两点的电压如图丙，为0.8V。

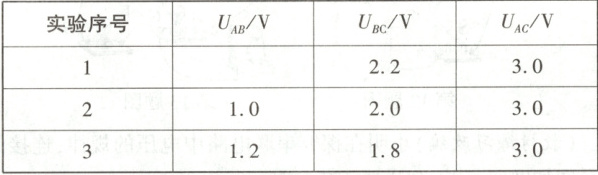

（5）换用不同规格的灯泡，多次测出 AB、BC 和 AC 两点之间的电压，并将实验数据记录在下表中，分析实验数据可得出结论：串联电路的总电压等于各用电器两端的电压之和。

（6）安徽特色考法方案设计某次实验中小组同学根据灯泡 L₂比 L₁更亮，得出结论“越靠近电源正极的位置电压越大”，想要验证结论是否正确，最简单的实验方案是：断开开关S,交换两灯泡位置,闭合开关S后观察两灯泡亮度是否改变。

答案：
21.(8分)
(1)如答图所示(2分)
(2)防止损坏电
表(1分)
(3)灯泡L₁ 短路(或电压表短路)(1
分)
(4)0.8(1分)
(5)等于各用电器两端的
电压之和(1分)
(6)断开开关S,交换两灯泡位置,
闭合开关S后观察两灯泡亮度是否改变(2分)

【解析】
(1)连接的实物图如答图所示;
(2)连接
电路时不确定电表应使用的测量范围,可先用电
表的大测量范围进行试触,防止损坏电表;
(3)由
图甲可知,电压表测灯泡L₁ 两端的电压,闭合开
关后,电压表示数为零,灯泡L₁ 不发光,灯泡L₂
发光,说明电路为通路,故可知,故障可能是灯泡

22. 如图所示，闭合开关 S₁、S₂时，电压表的示数为 3 V，电流表 A 的示数为 0.28 A，只闭合开关 S₂时，电流表 A 的示数为 0.16 A，电源电压恒定不变。试问：
（1）电源电压是多少？
（2）灯泡 L₂两端的电压是多少？
（3）闭合开关 S₁、S₂通过灯泡 L₁的电流是多少？

答案： 22.(7分)解:
(1)闭合开关S₁、S₂ 时,电路为灯泡L₁
和L₂ 的并联电路,电压表测量电源电压,即U=
3V (1分)
(2)闭合开关S₁、S₂ 时,电路为并联电路,则根据
并联电路电压规律可知,并联电路中两个支路上
灯泡两端的电压与电源电压相等,则灯泡L₂ 两
端的电压$U_{L₂}=U=3V (2$分)
(3)闭合开关S₁、S₂ 时,电路为灯泡L₁ 和L₂ 的并
联电路,电流表Ⓐ 测干路电流,即I=0.28A
(1分)
只闭合开关S₂ 时,电路为L₂ 的简单电路,电流表
Ⓐ 测通过灯泡L₂ 的电流,即$I_{L₂}=0.16A$
(1分)
根据并联电路电流规律可知,闭合开关S₁、S₂ 时,通
过灯泡L₁ 的电流$I_{L₁}=I-I_{L₂}=0.28A-0.16A=0.12A (2$分)
