22.小明家里有一台电视机、一台电冰箱、一盏灯,通过它们的电流分
别是500 mA、800 mA、200 mA.试问：
(1)如果该同学家中干路电流不允许超过5.5 A,这些用电器同时
使用时,能否再使用电流为2.3 A的电熨斗？
(2)若在家中接入一种节日彩灯,该彩灯串联着20只小灯泡,如
果电源插头处电流为0.15 A,那么通过第15只小灯泡的电流
是多少?

答案： 22.（7分）解：
(1)已知家庭电路中用电器都是并联接入电路,根据并联电路电流规律可知,电视机、电冰箱、灯同时使用时电路中的电流I_总=I_电视机+I_电冰箱+I_灯=500mA+800mA+200mA=1.5A …（2分）
若此时再使用电流为2.3A的电熨斗,电路中的总电流I_总'=I_总+I_电熨斗=1.5A+2.3A=3.8A＜5.5A …（2分）
因此电视机、电冰箱、灯同时使用时可以再使用电熨斗 …（1分）
(2)串联电路中电流处处相等,所以电源插头处电流为0.15A时,流经所有小灯泡的电流均为0.15A,即通过第15只小灯泡的电流也为0.15A …（2分）

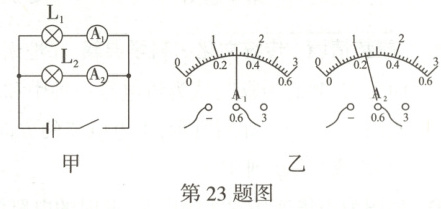

23.如图甲所示电路中,闭合开关后,电流表的示数如图乙所示,试问：
(1)通过灯泡L₁的电流是多少?
(2)通过灯泡L₂的电流是多少?
(3)若灯泡L₂突然断路,则两电表的示数分别为多少?

答案： 23.（7分）解：
(1)如图所示电路为灯泡L₁、L₂的并联电路,电流表A测量通过灯泡L₁的电流,电流表A测量通过灯泡L₂的电流
由图乙知,电流表A的测量范围是0~0.6A,分度值为0.02A,则通过灯泡L₁的电流I₁=0.3A …（2分）
(2)电流表A的测量范围是0~0.6A,分度值为0.02A,则通过灯泡L₂的电流I₂=0.24A …（2分）
(3)若灯泡L₂突然断路,则通过灯泡L₂的电流为0,即电流表A的示数为0,并联电路中灯泡L₁不受影响,则电流表A的示数不变,为0.3A …（3分）
