《2025年新课堂学习与探究八年级物理上册人教版》

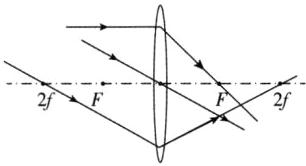

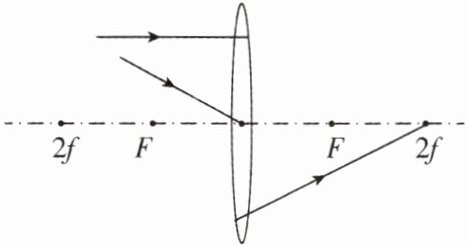

5. 完成光路图,根据图中的入射光线或折射光线作出相应折射光线或入射光线。

答案：

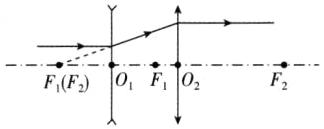

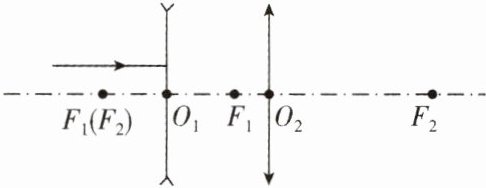

6. 如图所示,$ F_1 $、$ F_2 $分别为凹透镜和凸透镜的焦点,且两透镜的左焦点重合,请画出图中光线经透镜折射后的完整光路。

答案：

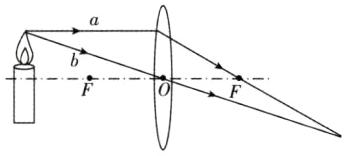

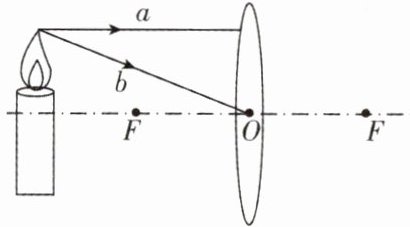

7. 如图所示,$ F $是透镜的焦点,$ a $、$ b $是烛焰发出的两条光线,$ a $与两焦点连线平行,$ b $经过透镜中心。请作出$ a $、$ b $两条光线通过透镜之后的光路图。

答案：

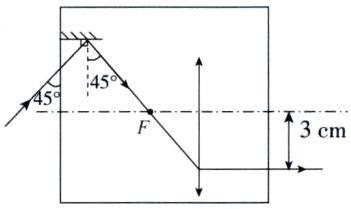

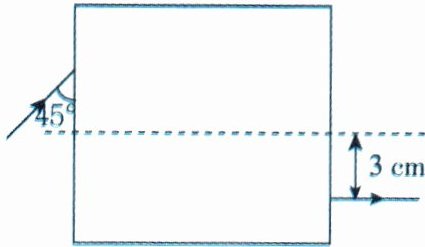

8. 黑箱内有一只焦距为$ 3 cm $的凸透镜和一只平面镜。请在黑箱内填上光学仪器,画出完整的光路,标明反射角的度数。

答案：

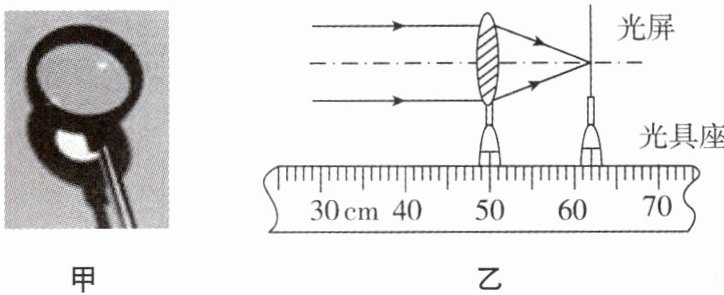

9. 小雨经常通过观察和实验探索物理知识,下面是他做的两个实验。

(1)用一只透镜正对太阳光,如图甲所示,纸板上出现的现象表明该透镜对光有会聚作用,是凸(选填“凹”或“凸”)透镜。
(2)用图乙的装置进行实验,调节光屏与透镜的距离,光屏上会出现最小的光斑。用刻度尺测量该光斑与透镜的距离,该刻度尺的分度值为1$cm$,该透镜的焦距为12.0$cm$。

答案：
(1)会聚　凸　
(2)1　12.0

某汽车司机下车时,随手将一瓶矿泉水放在仪表台上,如图所示。不料因阳光照射、水瓶聚光,车内物品被点燃,引发火灾。太阳光经过矿泉水瓶发生了折射(选填“反射”或“折射”),矿泉水瓶相当于凸透镜。因此,提醒大家在车内不要放置有聚光效果的物品。

答案： 折射　凸透镜
