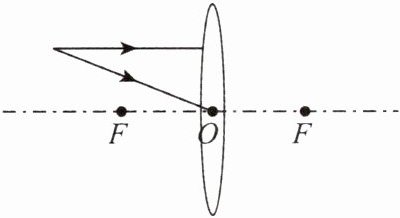

16. 请画出图中两条入射光线对应的折射光线.

答案：

17. 在图中画出折射光线.

答案：

18. 如图所示,$F$点既是凸透镜A的焦点,也是凹透镜B的焦点. 请将图中平行于主光轴的入射光线经过两个透镜的光路补充完整.

答案：

19. 小明做“探究凸透镜成像规律”的实验.

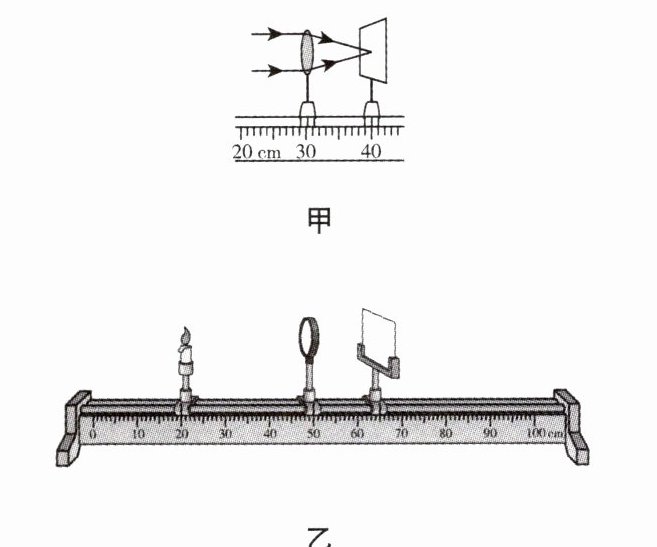

(1)小明用如图甲所示的装置测量凸透镜的焦距,该凸透镜的焦距是10.0cm.
(2)将点燃的蜡烛、凸透镜、光屏依次安装在光具座上,调节烛焰、凸透镜、光屏的中心在同一高度,使像成在光屏的中央.
(3)将此凸透镜、点燃的蜡烛、光屏置于光具座上如图乙所示的位置时,光屏上呈现烛焰清晰的倒立、缩小的实像. 生活中的______(选填“照相机”“投影仪”或“放大镜”)照相机就是利用这样的成像原理工作的.
(4)若用不透明的纸片将透镜的上半部分遮住,则屏上的像仍然存在.
(5)保持图乙中蜡烛和光屏的位置不变,将凸透镜移到光具座上35.0cm刻度线处,光屏上能再次呈现烛焰清晰的像.
(6)某次实验中,小明在蜡烛与凸透镜之间放置一近视镜片,为了使光屏上呈现烛焰清晰的像,应将光屏沿着光具座向右移动.

答案：
(1)10.0
(2)同一高度
(3)缩小 照相机
(4)仍然
(5)35.0
(6)右
