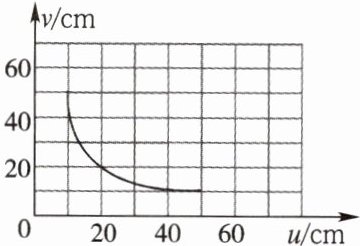

5. 根据图中相关信息完成下列问题.

(1)该透镜的焦距为10$cm$.
(2)物体放在该透镜前$30\ cm$处,将成倒立、缩小的实像.
(3)若将该透镜作放大镜使用,物体应放在$u$小于(选填“大于”或“小于”)$10\ cm$的位置.

答案：
(1)10　
(2)倒立　缩小　实　
(3)小于

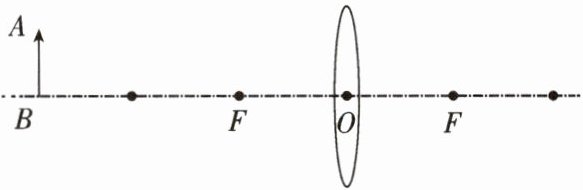

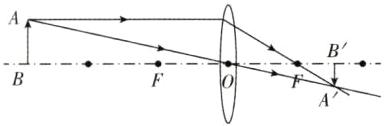

6. 请在图中完成物体$AB$经凸透镜成像的光路图.

答案：

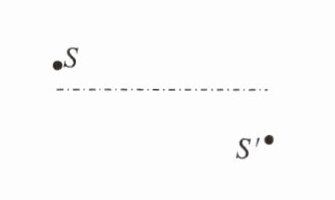

7. 如图所示,$S$为点光源,$S'$为点光源的像,虚线为凸透镜主光轴. 请画出凸透镜位置并标出凸透镜的焦点.

答案：

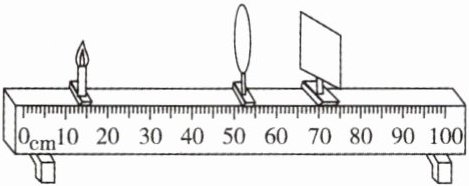

8. 小雨做“探究凸透镜成像的规律”实验.

(1)首先,他将凸透镜放在太阳下正对着太阳光,拿一张白纸在另一侧来回移动,直到找到一个最小最亮的点,量出这个点到透镜的距离为$10\ cm$,则说明该凸透镜的焦距为10 cm.
(2)将蜡烛、凸透镜、光屏依次放置在光具座上,并调节它们三者的高度,使它们的中心大致在同一高度,然后开始实验.
(3)实验发现：当物体放在$2$倍焦距以外时,凸透镜成倒立、缩小的实像,这就是照相机的原理；当物体放在凸透镜的$1倍焦距和2$倍焦距之间时,凸透镜成倒立、放大的实像,这就是投影仪的原理；当物体放在焦点以内时,凸透镜成正立、放大的虚像,这就是放大镜的原理.

答案：
(1)最小最亮　10 cm 　
(2)蜡烛　凸透镜　光屏　同一高度　
(3)倒立　缩小　实　照相机　倒立　放大　实　投影仪　正立　放大　虚　放大镜
