16. 自制水滴显微镜,探究显微镜的工作原理。
器材：焦距较长的凸透镜一个,滴管一个,废录音带盒一个,清水。

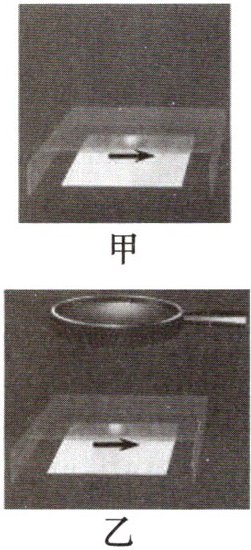

(1)小水滴可看作一个焦距很小的凸透镜,本实验以小水滴作为显微镜的______物镜,它与被观察物体的间距为10～15 mm,如图甲所示。
(2)图甲中,任意滴一滴水滴,透过这个小水滴,看到一个与原来方向相同的、放大的箭头,若不调整水滴与箭头的距离,把水滴变厚,会看到与原来方向相反的、放大了的箭头。如果废录音带盒的厚度(水滴与箭头的距离)是12 mm,那么最终水滴凸透镜的焦距范围是6～12 mm。
(3)将凸透镜作为目镜,与小水滴的距离约等于凸透镜的焦距(30 cm),通过凸透镜去观察小水滴,使箭头、小水滴、凸透镜在同一直线上,并且保持凸透镜水平,且眼睛不要离得太近。边观察,边微微调节凸透镜的位置,即可看到箭头被放大的虚(选填“虚”或“实”)像,如图乙所示。比图甲中通过小水滴看到的箭头要______大(选填“大”或“小”),看到的箭头相对于白纸上的箭头是______倒立(选填“正立”或“倒立”)的。如果要箭头的像向左边移动,应该将箭头向______右(选填“左”或“右”)边移动。

答案：
(1)凸透 物
(2)6～12 mm
(3)虚 大 倒立 右
【解析】
(1)小水滴接近球形,所以其相当于一个焦距很小的凸透镜,是当作显微镜的物镜来使用的。
(2)由题意可知,开始时小水滴相当于放大镜,成的是正立、放大的虚像,说明箭头在小水滴的焦点之内,即小水滴的焦距过大,因此水滴变厚,其焦距会变小,成倒立、放大的实像,此时物距大于1倍焦距且小于2倍焦距,即f ＜ 12mm ＜ 2f,即凸透镜的焦距范围是6～12mm。
(3)由图乙可知,凸透镜在上面,应该是目镜;凸透镜放置的位置是水平的,此时,凸透镜相当于一个放大镜,成的是一个正立、放大的虚像;目镜是把物镜成的倒立的实像放大成正立、放大的虚像,故看到的箭头相对于白纸上的箭头是倒立的,要使箭头的像向左边移动,应该将箭头向右边移动。
