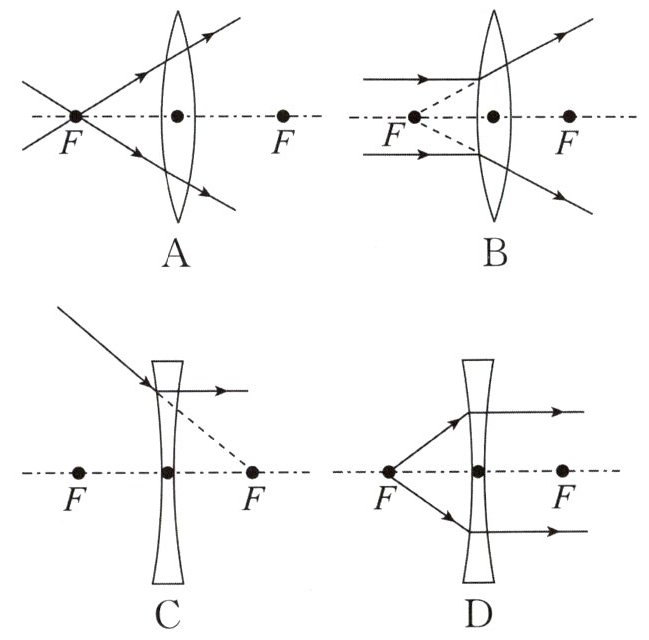

4. 如图表示的是两条光线经过凸透镜和凹透镜的光路图,其中画法正确的是(C)

答案： 4.C

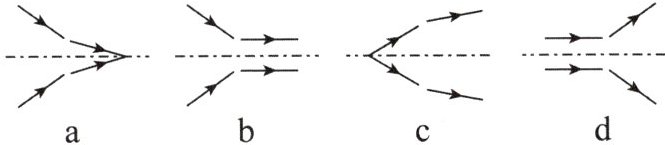

5. 如图是光线通过透镜(图中未画出)的情形,其中通过凹透镜的是(D)

A.a
B.b、d
C.c、d
D.a、b、d

答案： 5.D

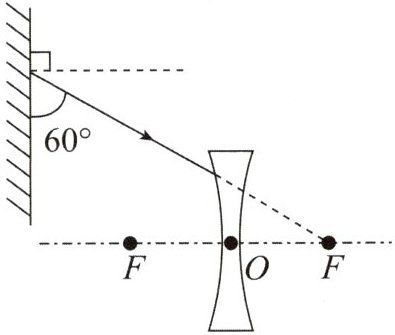

6. 如图所示,光线经平面镜反射后射向凹透镜,请画出射向平面镜的入射光线和经过凹透镜后的折射光线。

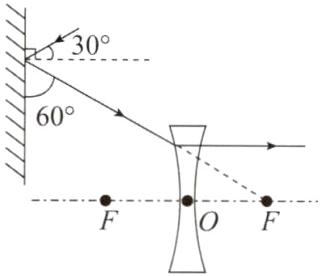

答案：
6.如图所示。

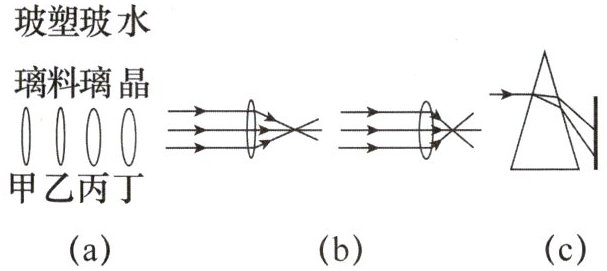

7. 小明在学习了凸透镜后,想探究凸透镜的焦距大小与什么因素有关,于是他让平行光通过如图(a)的四个透镜(其中甲、乙和丙、丁是两组形状相同的凸透镜,它们分别用玻璃、塑料和水晶制成)。

(1)当与主光轴平行的光经过甲、丙两凸透镜后会聚于焦点处,如图(b)所示,比较两次实验数据,可以得到的结论是材料相同时,凸透镜表面越凸,凸透镜的焦距越小(选填“大”或“小”)。
(2)如果要探究凸透镜的焦距大小与材料的关系,应选择甲、乙(或丙、丁)两个透镜,这里主要用到的一个物理研究方法是控制变量法。
(3)联想到光的色散现象,如图(c)所示,如果分别用红光和紫光测同一个凸透镜的焦距,用红(选填“红”或“紫”)光测出的凸透镜焦距更大。
(4)小明用凸透镜乙测焦距时发现其边缘有一小块已经缺损,这会使测得的焦距不变(选填“变大”“变小”或“不变”)。

答案： 7.
(1)小
(2)甲、乙(或丙、丁)　控制变量法
(3)红
(4)不变
