《2025年新课堂同步训练八年级物理上册人教版》

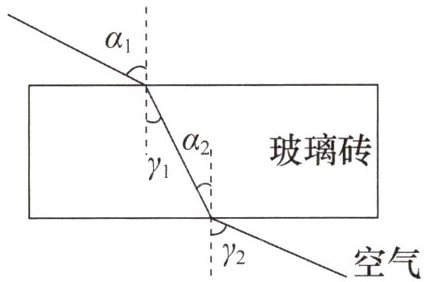

9. 一束光从空气中斜射向玻璃砖并穿过,其光路如图所示。关于$α_1、$$α_2、$$γ_1、$$γ_2$四个角的大小关系正确的是(C)

A.$α_1 ＜ γ_1$
B.$α_2 ＞ γ_2$
C.$α_1 = γ_2$
D.$γ_1 = γ_2$

答案： C [解析]光从空气斜射入玻璃砖时，折射角小于入射角，即α₁＞γ₁,故A错误;光从玻璃砖斜射入空气时，入射角小于折射角，即α₂＜γ₂，故B错误;在折射现象中，光路可逆，由于玻璃砖平行，故α₁=γ₂,γ₁=α₂,故C正确,D错误。

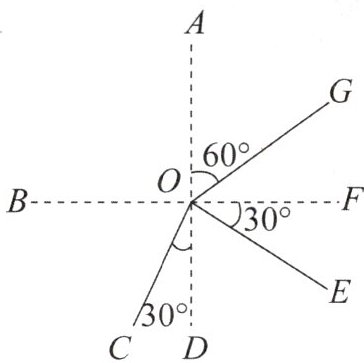

10. 如图是光在空气和玻璃两种介质中的传播情形,下列说法正确的是(B)

A.入射角等于60°
B.折射角等于60°
C.BF是玻璃和空气的界面
D.AD的左边是玻璃

答案： B　[解析]入射光线与法线的夹角为入射角，反射光线与法线的夹角为反射角，根据光的反射定律可知反射角等于入射角。由图可知∠AOG=60°,则∠GOF=90°−60°=30°,已知∠EOF=30°,可知∠GOF=∠EOF=30°,所以在AD的右侧发生了光的反射，则AD 为玻璃和空气的界面，BF为法线，因为折射光线和入射光线分别位于法线两侧，所以GO为入射光线，OE为反射光线，OC为折射光线，入射角∠GOF 为30°。
已知是光在空气和玻璃两种介质中传播的情形，OC为折射光线，BF为法线，则折射角∠COB=90°−30°=60°;比较可知折射角大于入射角，所以由光的折射规律可知是光从玻璃斜射入空气中的，则AD的左边是空气。

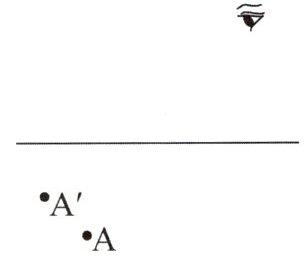

11. 请在图中完成小高看到水中石块A的像A'的光路图。

答案：
如图所示。

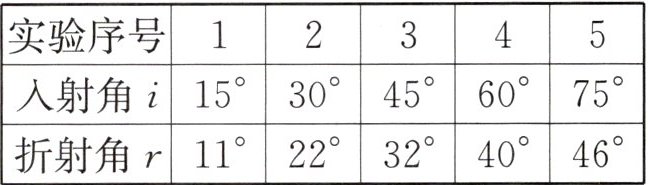

12. 为探究光折射时的特点,将一束光从空气斜射入水中发生折射,实验中的数据记录在表格中。
|实验序号|1|2|3|4|5|
|入射角i|15°|30°|45°|60°|75°|
|折射角r|11°|22°|32°|40°|46°|

(1)分析表格中的数据,可以得到结论：光从空气斜射入水中时,折射角______(选填“大于”“小于”或“等于”)入射角。

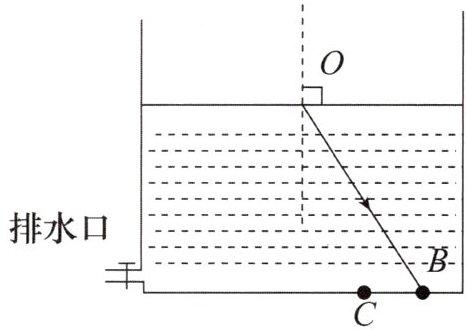

(2)如图,一束光从点A(图中未画出)射向水面上的点O,请在图中作出入射光线AO的大致位置。

(3)如果要让折射光线射到点C,在保持入射点O不变的情况下,可______(选填“增大”或“减小”)入射角；或在保持入射光线位置不变的情况下,进行______(选填“加水”或“排水”)。

答案：

(1)小于

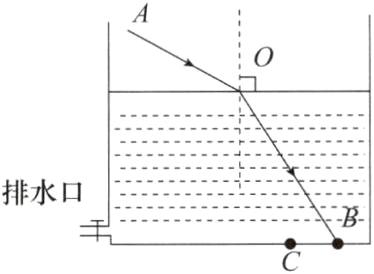

(2)如图所示。

(3)减小　加水
