《2025年新课堂同步训练八年级物理上册人教版》

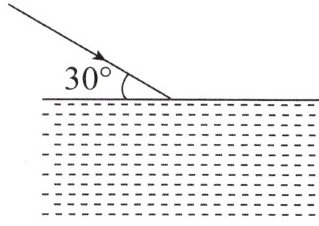

10. 如图所示,一束光从空气斜射到某液体的液面上发生反射和折射,入射光线与液面的夹角为30°,反射光线与折射光线的夹角为83°,则反射角的大小为60°,折射角的大小为37°。

答案： 60°　37°

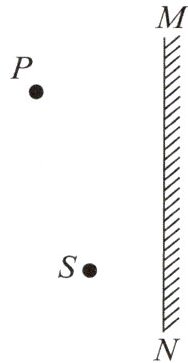

11. 如图所示,S为发光点,请在图中画出发光点S在平面镜MN中所成的像S'的位置,并画出由点S发出,经平面镜反射后通过点P的光线。

答案：
如图所示。
　　　　　

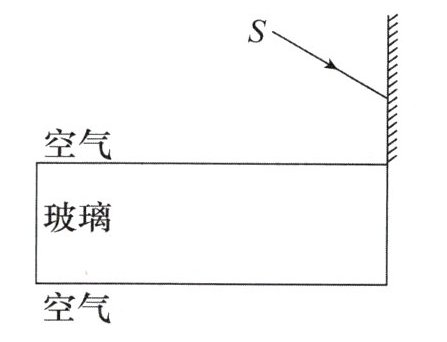

12. 如图所示,空气中一束光经过点S斜射向竖直放置的平面镜,经平面镜反射后射向一块玻璃砖的上表面,并穿过玻璃砖从玻璃砖的下表面射出,请在图中画出该光路图

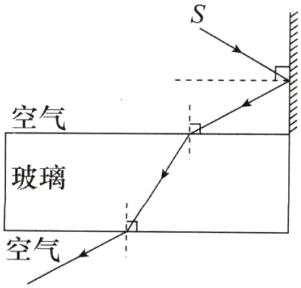

答案：
如图所示。
　　　　

13. 某创新小组的同学们发现手机有“镜子”的功能,这激起了他们探究平面镜成像特点的兴趣。
【设计实验】

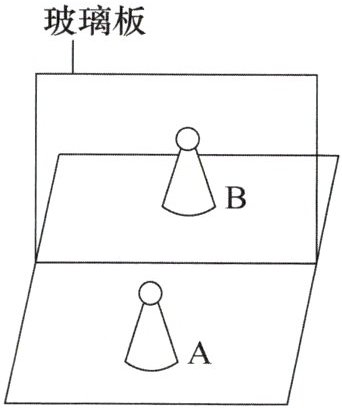

由于用手机中的“镜子”作平面镜进行实验时,无法找到像的位置,于是他们选用了玻璃板、规格相同的两个棋子、白纸等,组装成如图所示的实验装置。

【进行实验与收集证据】
(1)小华同学将棋子A放到玻璃板前某位置不动,小普同学在玻璃板另一侧帮忙移动棋子B,无论小普在水平桌面上怎样移动棋子B,棋子B都不能与棋子A的像重合,善于观察的小林同学发现这是因为玻璃板与桌面不垂直,调整后,棋子B与棋子A的像完全重合。
(2)把棋子A在玻璃板前移动多次,同时调整玻璃板后棋子B的位置,每次都使棋子B与棋子A的像重合,这不仅可以找到像的位置,还可以比较出像与物的大小关系。
(3)实验中还需要用到刻度尺,用来测量像与物到玻璃板的距离。
【分析与论证】
平面镜成像的特点：像与物的大小相等；像与物到镜面的距离相等。利用数学中的知识,平面镜成像的规律也可以表述为像与物关于镜面对称。

答案： [进行实验与收集证据]
(1)不垂直　
(2)大小　
(3)刻度尺　距离
[分析与论证]相等　相等　对称
