《2025年新课堂同步训练八年级物理上册人教版》

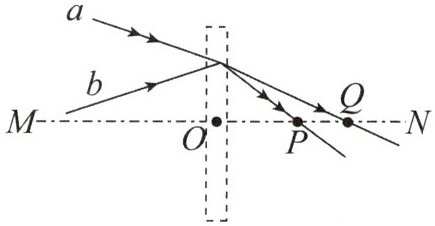

1. 如图所示,虚线框内为一透镜,MN为透镜的主光轴,O是透镜光心,a(双箭头)和b(单箭头)是射向透镜的两条光线,已知光线a通过透镜之后与MN交于点P,光线b通过透镜之后与MN交于点Q。由图可知,下列说法正确的是(A)


A.该透镜是凸透镜,OP小于焦距
B.该透镜是凹透镜,OQ小于焦距
C.该透镜是凸透镜,OP大于焦距
D.该透镜是凹透镜,OQ大于焦距

答案： A【解析】由图可知,a(双箭头)和b(单箭头)是射向透镜的两条光线。经透镜的作用后光线会聚,由此可判定该透镜为凸透镜;因为平行于主光轴的光线经凸透镜后会聚于焦点,而光线a如果不发生折射,将射向OP的右侧,又因为a不是平行于主光轴的光线,所以经凸透镜折射后光线一定在焦点的左侧,所以此时OP小于焦距;平行于主光轴的光线经凸透镜后会聚于焦点,而光线b如果不发生折射,将会偏离主光轴射出,又因为b不是平行于主光轴的光线,所以经凸透镜折射后光线一定在焦点的右侧,所以此时OQ大于焦距。

2. 在“探究凸透镜成像的规律”实验中,开始时烛焰在光屏上成清晰、缩小的像,接着把物距调整为原来的一半,烛焰在光屏上不可能成的像是(D)
A.放大的实像
B.缩小的实像
C.等大的实像
D.放大的虚像

答案： D【解析】在“探究凸透镜成像的规律”实验中,开始时烛焰在光屏上成缩小的像,物距大于2倍焦距,接着把物距调整为原来的一半,则此时的物距应大于焦距。若此时的物距大于2倍焦距,则光屏上成的是倒立、缩小的实像;若此时的物距等于2倍焦距,则光屏上成的是倒立、等大的实像;若此时的物距在1倍焦距和2倍焦距之间,则光屏上成的是倒立、放大的实像。当物距小于焦距时,光屏上成正立、放大的虚像,所以不可能成放大的虚像,故D符合题意。

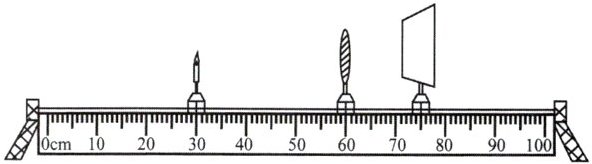

3. 烛焰通过焦距为10 cm的凸透镜甲在光屏上成清晰的像,如图所示。现用焦距为5 cm的凸透镜乙替换甲,不改变蜡烛和凸透镜的位置,关于凸透镜乙的成像情况,下列说法正确的是(B)


A.要在光屏上成清晰的像,光屏应向右移动
B.要在光屏上成清晰的像,光屏应向左移动
C.移动光屏,可以得到一个清晰、放大的实像
D.移动光屏,可以得到一个清晰、放大的虚像

答案： B【解析】由图知,物距大于像距,此时光屏上成倒立、缩小的实像;将凸透镜换成焦距为5cm的凸透镜,由图可知,此时物距大于2倍焦距,则光屏上成倒立、缩小的实像,此时相当于增大了物距,根据凸透镜成实像时,物远像近像变小,可知应将光屏向左移动才能得到清晰的像。综上分析,只有选项B正确,A、C、D错误。

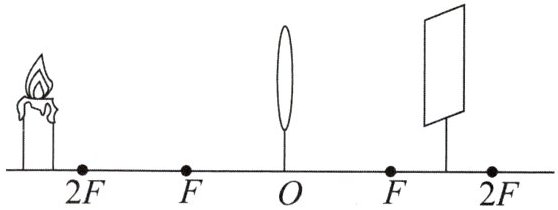

4. 如图所示,小夏同学做“探究凸透镜成像的规律”实验时,烛焰在光屏上成了一个清晰的像(像未画出),下列说法正确的是(C)


A.光屏上的像是倒立、放大的实像
B.要使光屏上烛焰的像变小,只需要将蜡烛向靠近凸透镜的方向移动
C.实验中,蜡烛越烧越短,光屏上烛焰的像向上移动
D.为了便于从不同方向观察光屏上的像,光屏应选用较光滑的玻璃板

答案： C【解析】由图知,蜡烛放在凸透镜的2倍焦距之外,所以此时成倒立、缩小的实像,故A错误。要使光屏上烛焰的像变小,根据凸透镜成像规律“物远像近像变小”可知,蜡烛应远离凸透镜,故B错误。由于成的实像是倒立的且过透镜光心的光线传播方向不变,所以,蜡烛越烧越短时,光屏上烛焰的像向上移动,故C正确。为了便于从不同方向观察光屏上的像,光屏应选用较粗糙的毛玻璃板,故D错误。
