5. 在利用光具座进行凸透镜成像的实验探究中。

(1)将蜡烛、凸透镜、光屏依次放在光具座上,点燃蜡烛后,无论怎样移动光屏都不能在光屏上得到像,请你指出其中一条可能的原因是蜡烛火焰、凸透镜中心、光屏中心不在同一高度。

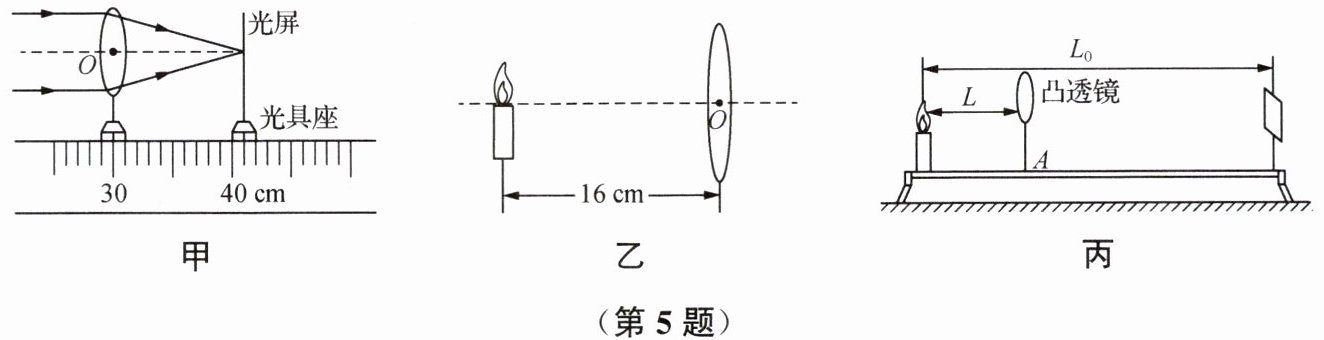

(2)调整后,把烛焰放在距凸透镜16cm处时(如图乙),如果将蜡烛在乙图的基础上远离透镜,光屏应向靠近(选填“靠近”或“远离”)透镜的方向移动；该过程相当于生活中透镜投影仪(选填“照相机”“投影仪”或“放大镜”)。
(3)实验过程中,将凸透镜的上半部分用不透明的纸遮住时,光屏上能(选填“能”或“不能”)成清晰的像。
(4)如图丙所示,当凸透镜位于光具座上A处时,恰好在光屏上成清晰的像(图中像未标出),蜡烛和光屏不动,只移动透镜到B处光屏上再次成清晰的像,透镜先后两次所在位置A、B之间的距离s=$L_{0}-2L$(用L₀、L表示)。

答案： （1）蜡烛火焰、凸透镜中心、光屏中心不在同一高度
（2）靠近 投影仪
（3）能
（4）$L_{0}-2L$

1. 按要求填空。

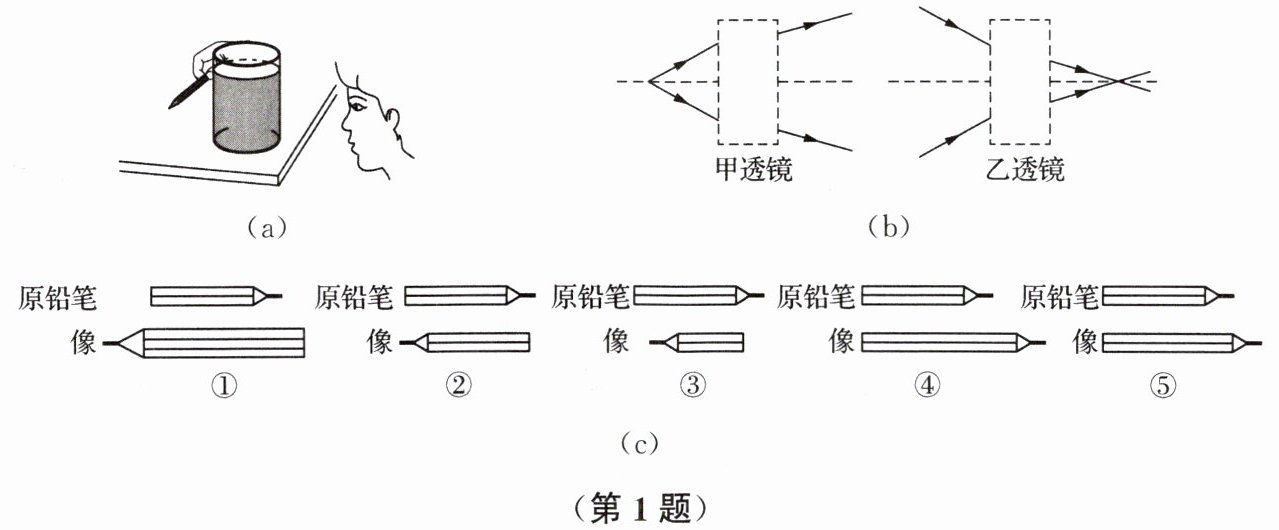

(1)如图(a)所示,圆柱形玻璃瓶里装满水,小明透过玻璃瓶可以看到铅笔的像。此时玻璃瓶相当于图(b)的透镜甲(选填“甲”或“乙”)。

(2)在(c)图中,小明将铅笔贴着玻璃瓶并逐渐远离时透过玻璃瓶可能看到的像依次有⑤④②③。

答案： （1）甲
（2）⑤④②③
