《2025年能力素养与学力提升八年级物理上册苏科版》

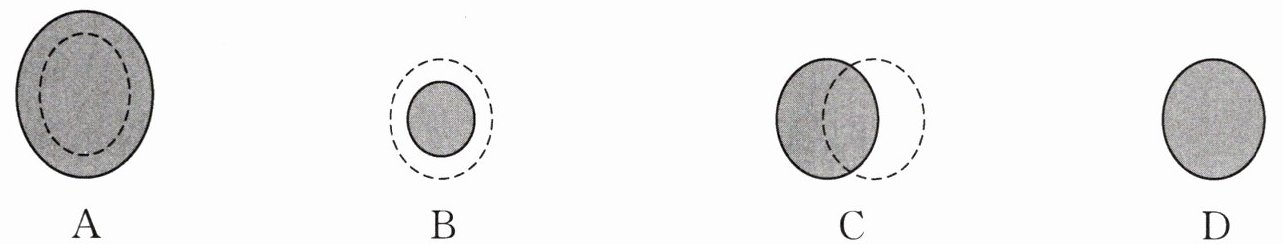

3. 如图所示,手电筒向下照射,发出的光照向空烧杯底,光束投射到烧杯底部形成一个圆形光斑(光斑边界用虚线圈表示)。再向烧杯中注水到一半高度,烧杯底部的光斑(用灰色圆斑表示)会变为下列图中的(B)


A.
B.
C.
D.

答案： B

4. 如果把一个玻璃球分割成五块,其截面如图所示,再将这五块玻璃$ a $、$ b $、$ c $、$ d $、$ e $分别放在太阳光下,能使光线发散的是(B)

A.$ a $
B.$ b $
C.$ c $
D.$ d $

答案： B

5. 如图所示,这张烧烤桌装有一大块透镜,可以将透镜下面的金属烤盘上的食物烤熟,和用电或用炭的烧烤相比,胜在足够天然。图中的透镜是一个(A)

A.凸透镜,对光具有会聚作用
B.凸透镜,对光具有发散作用
C.凹透镜,对光具有会聚作用
D.凹透镜,对光具有发散作用

答案： A

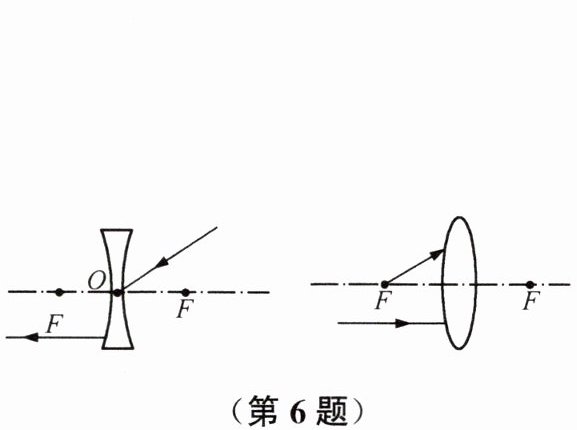

6. 完成光路图。

答案： 如图所示

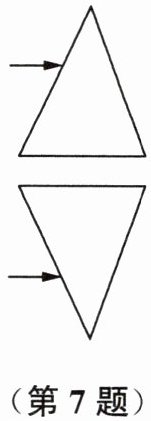

7. 将两个三棱镜按如图所示组合,让两束平行光按如图所示的方向入射。
(1) 请你根据光的折射规律,画出光束经过三棱镜的大致传播路径。
(2) 如图所示的组合对光的作用和凸透镜对光的作用相似。

(1)如图所示　

答案：
(1)如图所示　
(2)凸
