4. 学习透镜知识后,小明进行了以下实验探究：

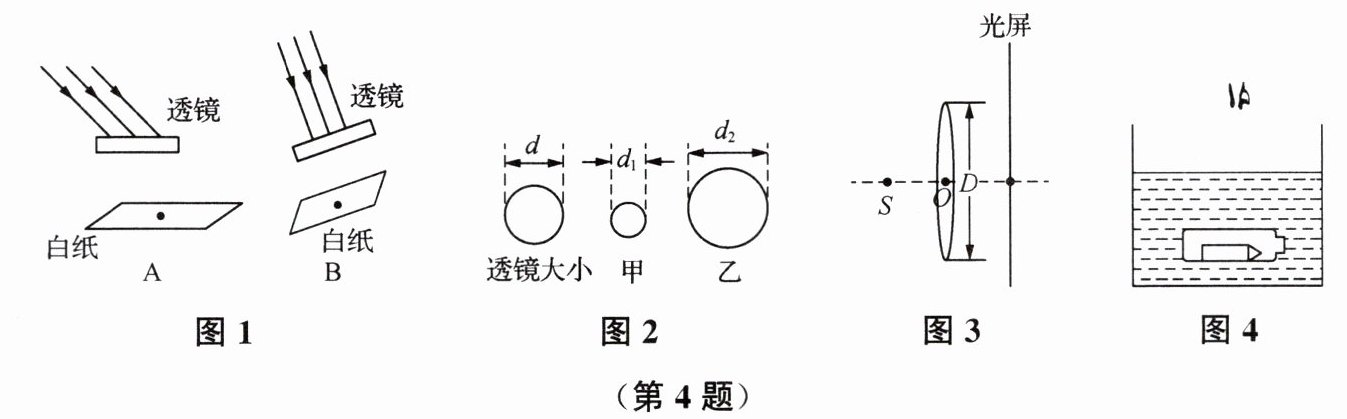

(1)为了辨别直径相同的两个透镜的类型,小明分别将它们正对太阳,把一张纸放在它的下方,在纸上得到相应的光斑(如图 1),其操作正确的是B(选填“A”或“B”),透镜与光斑的大小如图 2 所示($ d_1 ＜ d ＜ d_2 $),其中形成乙光斑的是凸或凹(选填“凸”“凹”或“凸或凹”)透镜。
(2)小明在测凸透镜焦距时(如图 3),先将凸透镜(光心 $ O $)和光屏的位置固定,将光源从紧贴凸透镜的位置缓慢向外移动到某一位置 $ S $,光屏上出现一个与透镜直径 $ D $ 相近的光斑,此时固定光源和凸透镜,再将光屏远离透镜,移动的过程中,若光屏上光斑的大小几乎不变(选填“逐渐变大”“几乎不变”或“先变小后变大”),则说明光源到凸透镜的距离即为凸透镜的焦距。
(3)小明在空的透明饮料瓶(瓶身呈圆柱状)内封闭一支铅笔,将瓶子横着按入面盆里的水面下,人眼从水面上观察瓶中的铅笔(如图 4),会发现铅笔变细(选填“变粗”“变细”或“不变”),这是因为瓶子周围的水相当于凹透镜。

答案： （1）B 凸或凹 （2）几乎不变 光源到凸透镜 （3）变细 凹透
