《2025年新课程初中物理同步训练八年级物理上册沪科版重庆专版》

3. 图4-11所示是小明在“探究凸透镜成像的规律”实验中看到的一种成像的情况。此时凸透镜所成的像是虚(选填“实”或“虚”)像,其成像的条件是物距小于焦距。

答案： 【解析】：
本题主要考查了凸透镜成像规律的应用。
首先，需要仔细观察图4-11，可以看到蜡烛位于凸透镜的一倍焦距以内，即物距$u$小于焦距$f$。
根据凸透镜成像的规律，当物距小于焦距时，凸透镜成正立、放大的虚像。
因此，可以判断此时凸透镜所成的像是虚像。
其成像的条件是物距小于焦距。
【答案】：
虚；物距小于焦距

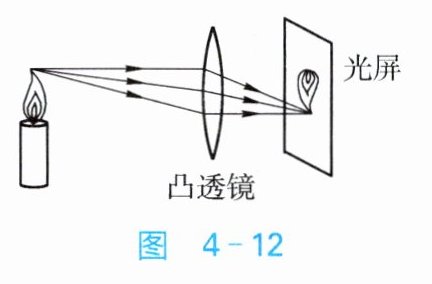

4. 关于图4-12中“探究凸透镜成像的规律”的实验,下列说法正确的是(D)。

A.图中蜡烛到凸透镜的距离u为f＜u＜2f(f为焦距)
B.图中凸透镜成像的规律与投影仪的成像原理相同
C.图中光路图说明光在不同介质间传播的方向一定改变
D.从不同方向能看清光屏上的像,是因为光在光屏上发生了漫反射

答案： 【解析】：
本题主要考查凸透镜成像的规律以及相关的光学知识。我们需要根据凸透镜成像的特点，对每个选项进行逐一分析。
A选项：从图中我们可以看出，蜡烛到凸透镜的距离u明显大于二倍焦距2f，即u＞2f，而不是f＜u＜2f。因此根据凸透镜成像规律，此时凸透镜成倒立、缩小的实像，所以A选项错误。
B选项：由于u＞2f，根据凸透镜成像规律，此时凸透镜成倒立、缩小的实像，这与投影仪的成像原理（成倒立、放大的实像）不同，所以B选项错误。
C选项：图中光路图显示的是光线经过凸透镜后的折射现象。然而，当光线垂直入射到两种介质的界面时（如从空气垂直入射到凸透镜表面），光线的传播方向是不变的。因此，不能一概而论地说光在不同介质间传播的方向一定改变，所以C选项错误。
D选项：漫反射是指光线照射到粗糙表面时，会向各个方向反射的现象。由于光屏表面是粗糙的，所以光在光屏上发生了漫反射，使得我们能从不同方向看清光屏上的像。因此，D选项正确。
【答案】：D。

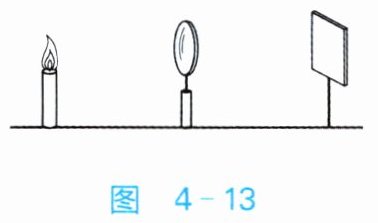

5. 图4-13所示是某物理实验小组的同学用蜡烛、凸透镜和光屏在光具座上研究凸透镜成像规律的实验装置。

(1)(多选)将蜡烛、凸透镜和光屏依次摆放在光具座上,点燃蜡烛后,发现无论怎样移动光屏都找不到烛焰的像,其原因可能是(ABD)。
A. 光屏、凸透镜和烛焰的中心不在同一高度
B. 物距小于凸透镜的1倍焦距
C. 蜡烛在凸透镜的2倍焦距处
D. 蜡烛在凸透镜的焦点上
(2)当光屏上出现烛焰清晰的像时,如果用遮光板挡住凸透镜的上半部分,我们观察光屏时,将会在光屏上看到(C)。
A. 烛焰像的下半部分
B. 烛焰像的上半部分
C. 烛焰完整的像,像的亮度变暗
D. 烛焰完整的像,像的亮度不变

答案： 【解析】：
(1)
A选项: 光屏、凸透镜和烛焰的中心不在同一高度，像可能无法成在光屏上，该选项符合题意。
B选项: 物距小于凸透镜的1倍焦距，物体通过凸透镜成虚像，虚像不能在光屏上呈现，该选项符合题意。
C选项: 蜡烛在凸透镜的2倍焦距处，此时成倒立、等大的实像，实像可以在光屏上呈现，该选项不符合题意。
D选项: 蜡烛在凸透镜的焦点上，此时不成像，该选项符合题意。
(2)
如果用遮光板挡住凸透镜的上半部分，下半部分仍能折射光线成像，所以光屏上所成的像是完整的，只是由于折射的光线减少，像的亮度变暗。
【答案】：
(1) ABD；
(2) C。
